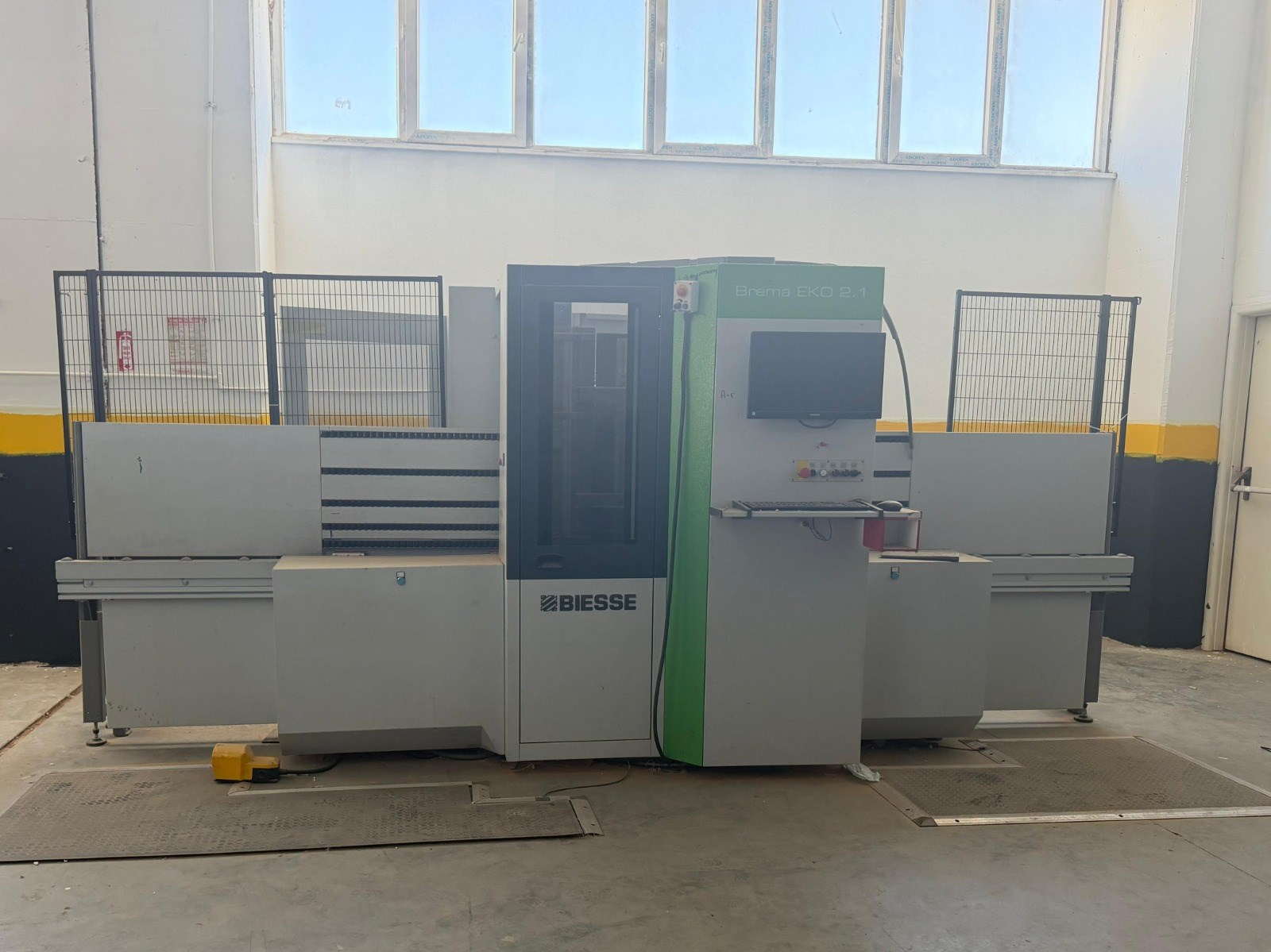

BİESSE Brema Eko 2.1 Cnc Makinesi (2020)

BİESSE Brema Eko 2.1, özellikle mobilya ve panel işleme sektöründe delme, kanal açma, frezeleme ve benzeri CNC operasyonlarını tek makine üzerinde gerçekleştirmek için tasarlanmış dikey CNC işleme merkezidir. Dikey çalışma yapısı sayesinde panelin makine içerisine hızlı şekilde alınmasını ve operasyonların otomatik olarak yürütülmesini sağlar.

⚙️ Teknik Özellikler

🔹 Çalışma kapasitesi: 3.200 × 900 × 60 mm
X eksenindeki 3.200 mm çalışma kapasitesi, uzun mobilya panellerinin tek bağlamada işlenmesine olanak sağlar. Y eksenindeki 900 mm genişlik ve 60 mm maksimum kalınlık kapasitesi, standart MDF, suntalam, melamin kaplı panel ve benzeri levha malzemelerin işlenmesine uygundur. 2020 makine kayıtlarında 3.200 mm X kapasitesi belirtilmiştir.

🔹 Minimum panel ölçüsü: 200 × 35 × 8 mm
Küçük parçaların da CNC kontrollü olarak işlenebilmesini sağlar. Bu özellik farklı ölçülerde mobilya parçalarının aynı üretim hattında işlenmesine yardımcı olur.

🔹 6,5 kW ana freze motoru
Ana spindle, frezeleme ve kanal açma gibi talaş kaldırma operasyonlarını gerçekleştirir. 6,5 kW güç, panel bazlı mobilya üretimindeki rutin frezeleme işlemlerinde yeterli güç rezervi sağlayarak kesim sırasında devir stabilitesinin korunmasına yardımcı olur. 2020 üretim örneğinde bu değer 6,5 kW olarak kayıtlıdır.

🔹 Maksimum spindle devri: 24.000 rpm
Yüksek devir, özellikle küçük çaplı takımlarla yapılan frezeleme işlemlerinde düzgün yüzey kalitesi ve kontrollü talaş kaldırma sağlar. Takım ve malzemeye uygun devir seçimi, yüzey kalitesi ile takım ömrünün dengelenmesinde önemlidir.

🔹 ISO 30 takım bağlama sistemi
ISO 30 standardı, freze takımlarının spindle üzerine hassas ve tekrarlanabilir şekilde bağlanmasını sağlar. Böylece takım değişimleri sonrasında işleme pozisyonunun korunmasına ve farklı takımlarla üretimin devam ettirilmesine yardımcı olur.

🔹 8 pozisyonlu otomatik takım değiştirici
8 takım kapasiteli magazin, farklı operasyonlarda takımların manuel müdahale olmadan değiştirilmesini sağlar. Bu sistem özellikle delme, kanal açma ve frezeleme işlemlerinin aynı program içerisinde yapılacağı üretimlerde çevrim süresini azaltır.

🔹 10 dikey + 6 yatay delme mili
Dikey miller panel yüzeyindeki delikleri, yatay miller ise panelin kenar ve yan yüzeylerindeki delikleri oluşturmak için kullanılır. Bu yapı sayesinde raf pimi, minifix, bağlantı elemanı ve benzeri mobilya deliklerinin farklı yönlerde tek bağlamada işlenmesi mümkün olur. 2020 örneğinde 10 dikey, 4 X yönünde ve 2 Y yönünde yatay mil bulunmaktadır.

🔹 X-Y eksen hızı: 65 m/dak – Z ekseni: 20 m/dak
Yüksek eksen hareket hızları, takımın işleme noktaları arasında daha kısa sürede hareket etmesini sağlar. Özellikle çok sayıda delik içeren mobilya parçalarında boşta geçen hareketlerin azalması toplam çevrim süresini doğrudan etkiler.

🔹 X yönünde kanal açma testeresi
Kanal testeresi, arkalık kanalı ve benzeri doğrusal kanal operasyonlarının hızlı şekilde gerçekleştirilmesini sağlar. Freze takımına göre uygun kanal uygulamalarında daha hızlı ve tekrarlanabilir sonuç alınmasına yardımcı olur.

🔹 Lazer okuma sistemi
Lazer sistemi panelin başlangıç ve bitiş noktalarını algılayarak işleme konumunun doğru belirlenmesine yardımcı olur. Bu özellik özellikle farklı uzunluklardaki parçaların seri üretiminde pozisyonlama hatalarının azaltılmasını sağlar.

🔹 Panel kalınlığını algılayan ölçüm sistemi
Panel kalınlığının algılanması, özellikle Z ekseni hareketlerinin iş parçasına göre doğru şekilde ayarlanmasına yardımcı olur. Böylece farklı kalınlıktaki panellerde takımın çalışma seviyesinin otomatik olarak uyarlanması sağlanır.

🔹 BIESSE bSolid CNC kontrol ve yazılım
bSolid, CNC operasyonlarının programlanmasını ve makinenin eksen hareketlerinin kontrol edilmesini sağlar. CAD/CAM tabanlı çalışma sayesinde delik, kanal ve freze operasyonlarının koordinatları manuel ölçüm ihtiyacını azaltacak şekilde yönetilebilir.

🔹 PC kontrollü CNC sistem
PC tabanlı kontrol yapısı, üretim programlarının yönetilmesini ve işleme operasyonlarının tekrarlanabilir şekilde uygulanmasını sağlar. Bu durum özellikle aynı parçanın çoklu üretiminde ölçü ve pozisyon tutarlılığı açısından avantaj sağlar.

🔹 Dikey çalışma ve clamp gripper panel taşıma sistemi
Panelin dikey konumda tutulması, özellikle dar üretim alanlarında makinenin yerleşim avantajını artırır. Gripper sistemi paneli kontrollü şekilde hareket ettirerek farklı işleme noktalarına hassas pozisyonlama yapılmasını sağlar.

🔹 Yaklaşık makine ölçüsü: 2.800 × 1.940 × 2.000 mm
Kompakt gövde yapısı, yüksek panel işleme kapasitesinin nispeten küçük bir makine alanında kullanılmasına olanak verir. 2020 örneklerinde bu ölçüler belirtilmektedir.

🔹 Toplam bağlantı gücü: 12 kW
Toplam elektrik gücü, spindle, delme grubu ve diğer elektriksel sistemlerin enerji ihtiyacını ifade eder. Üretim hattının elektrik altyapısının ve uygun güç kapasitesinin planlanmasında dikkate alınması gereken temel parametredir.

🏭 Kullanım Alanları

• MDF, suntalam ve melamin panellerin CNC işlenmesi
• Mobilya bağlantı deliklerinin açılması
• Raf pimi ve minifix delikleri
• Panel kenar delikleri
• Kanal açma işlemleri
• Frezeleme ve kesim operasyonları
• Mutfak ve banyo mobilyası üretimi
• Ofis mobilyaları
• Seri panel mobilya üretimi

💡 Mühendislik Açısından Öne Çıkan Avantajları

• Dikey CNC yapısı, panelin hızlı yüklenmesini ve üretim alanının verimli kullanılmasını sağlar.
• 65 m/dak X-Y hareket hızı, çoklu delik operasyonlarında boşta hareket sürelerini azaltır.
• 24.000 rpm spindle, uygun takımlarla hassas ve temiz frezeleme yapılmasına olanak tanır.
• Otomatik takım değiştirici, farklı operasyonların tek program içerisinde gerçekleştirilmesini sağlar.
• Dikey ve yatay delme millerinin birlikte bulunması, panelin farklı yüzeylerindeki bağlantı deliklerinin tek çevrimde işlenmesini mümkün kılar.
• Lazer ve ölçüm sistemleri, farklı ölçülerdeki panellerde pozisyonlama doğruluğunun korunmasına yardımcı olur.
• bSolid CNC kontrol, üretimin tekrarlanabilirliğini artırarak manuel ölçüm ve operatör kaynaklı pozisyon hatalarını azaltır.

Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
