HOMAG Centateq N - 700 BHP - 200 / Vantage 710 Cnc Makinesi (2020)
HOMAG Centateq N-700 BHP-200 / Vantage 710; MDF, MDF-Lam, suntalam ve benzeri panel malzemelerin nesting yöntemiyle kesilmesi, delinmesi, frezelenmesi ve şekillendirilmesi için kullanılan yüksek performanslı CNC işleme merkezidir. Gantry tipi yapısı, geniş çalışma alanı ve otomatik takım değiştirme sistemi sayesinde özellikle panel mobilya ve seri üretim uygulamalarında farklı parçaların tek tabla üzerinde işlenmesine olanak sağlar.
⚙️ Teknik Özellikler
🔹 Çalışma alanı: 3.100 × 2.250 mm – Geniş tabla ölçüsü, standart panel levhaların nesting yöntemiyle verimli şekilde yerleştirilmesine imkân verir. Aynı levha üzerinde birden fazla parçanın işlenebilmesi, malzeme kullanım oranının artırılması açısından önemlidir.
🔹 Z çalışma yüksekliği: 100 mm – 100 mm'ye kadar çalışma yüksekliği, farklı kalınlıklardaki panel ve levha uygulamalarında yeterli işleme hacmi sağlar.

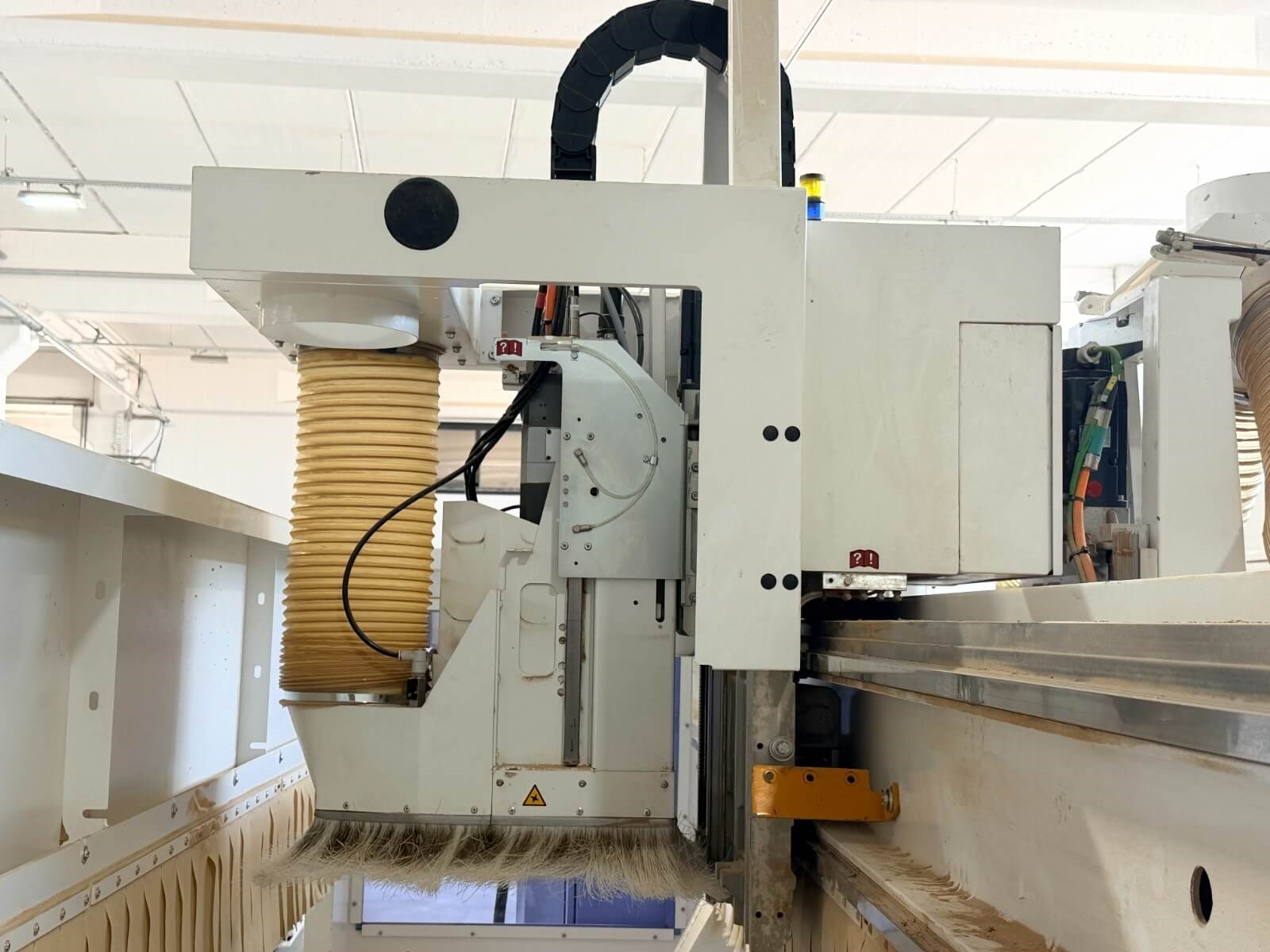

🔹 11 kW freze motoru – Yüksek güçlü spindle, MDF ve benzeri panel malzemelerde kesme, kanal açma ve frezeleme operasyonlarının kararlı şekilde gerçekleştirilmesini sağlar. Güç rezervi, özellikle yüksek ilerleme hızlarında takımın yük altında stabil çalışması açısından önemlidir.
🔹 HSK-F63 takım bağlama sistemi – Rijit ve hassas takım bağlantısı sağlayan HSK-F63 sistemi, yüksek devirli frezeleme sırasında takımın konum doğruluğunun korunmasına katkıda bulunur.

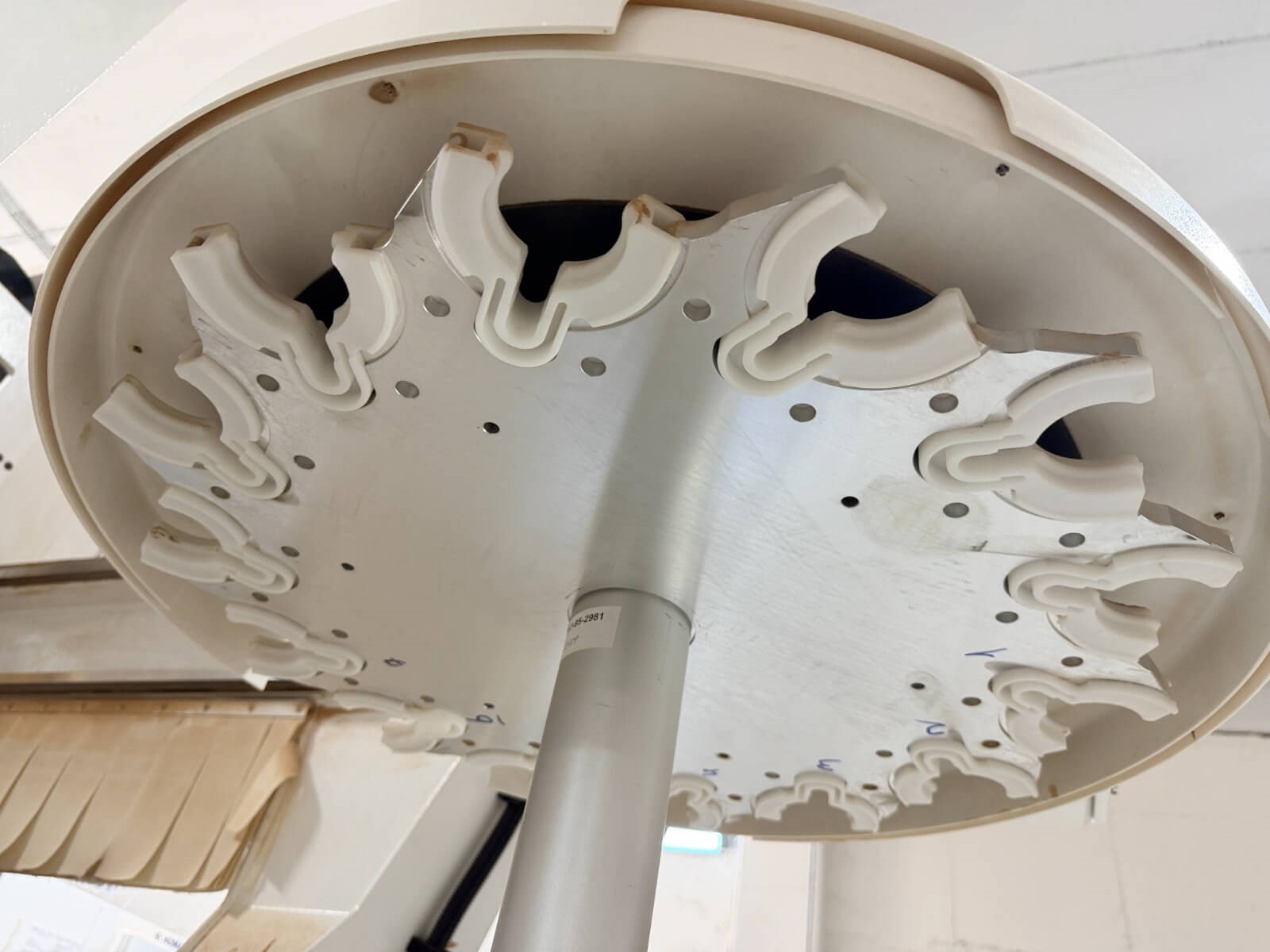

🔹 14 pozisyonlu otomatik takım magazini – Farklı kesici ve freze takımlarının otomatik olarak değiştirilmesine olanak verir. Bu sayede operasyonlar arasında manuel takım değişimi azaltılarak çevrim süresi kısaltılır.

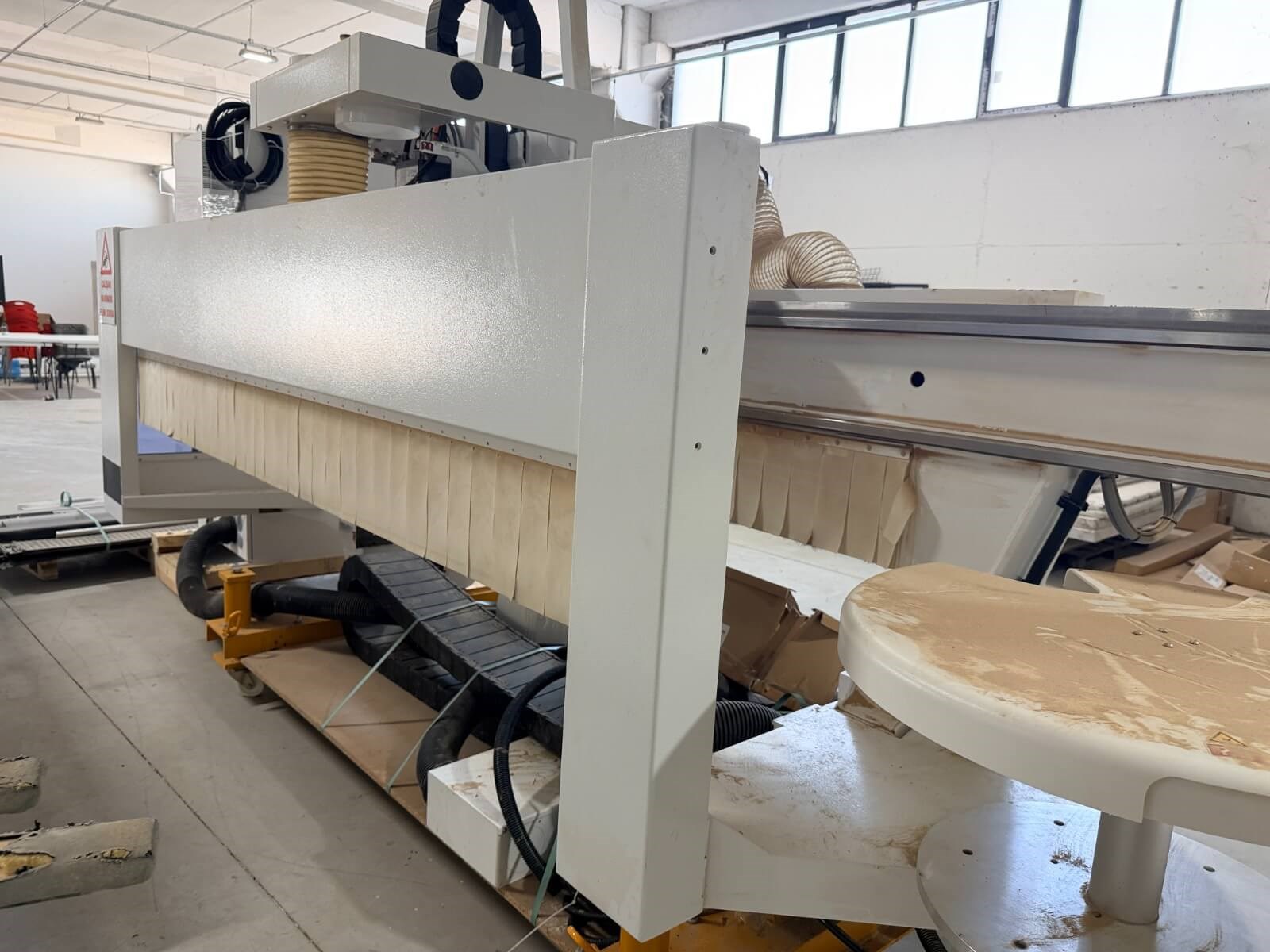

🔹 İki senkronize dijital servo tahrik – X eksenindeki çift servo tahrik, gantry yapısının iki tarafından kontrollü hareket ettirilmesine yardımcı olur. Bu yapı özellikle geniş tabla üzerinde geometrik doğruluğun korunması açısından önemlidir.

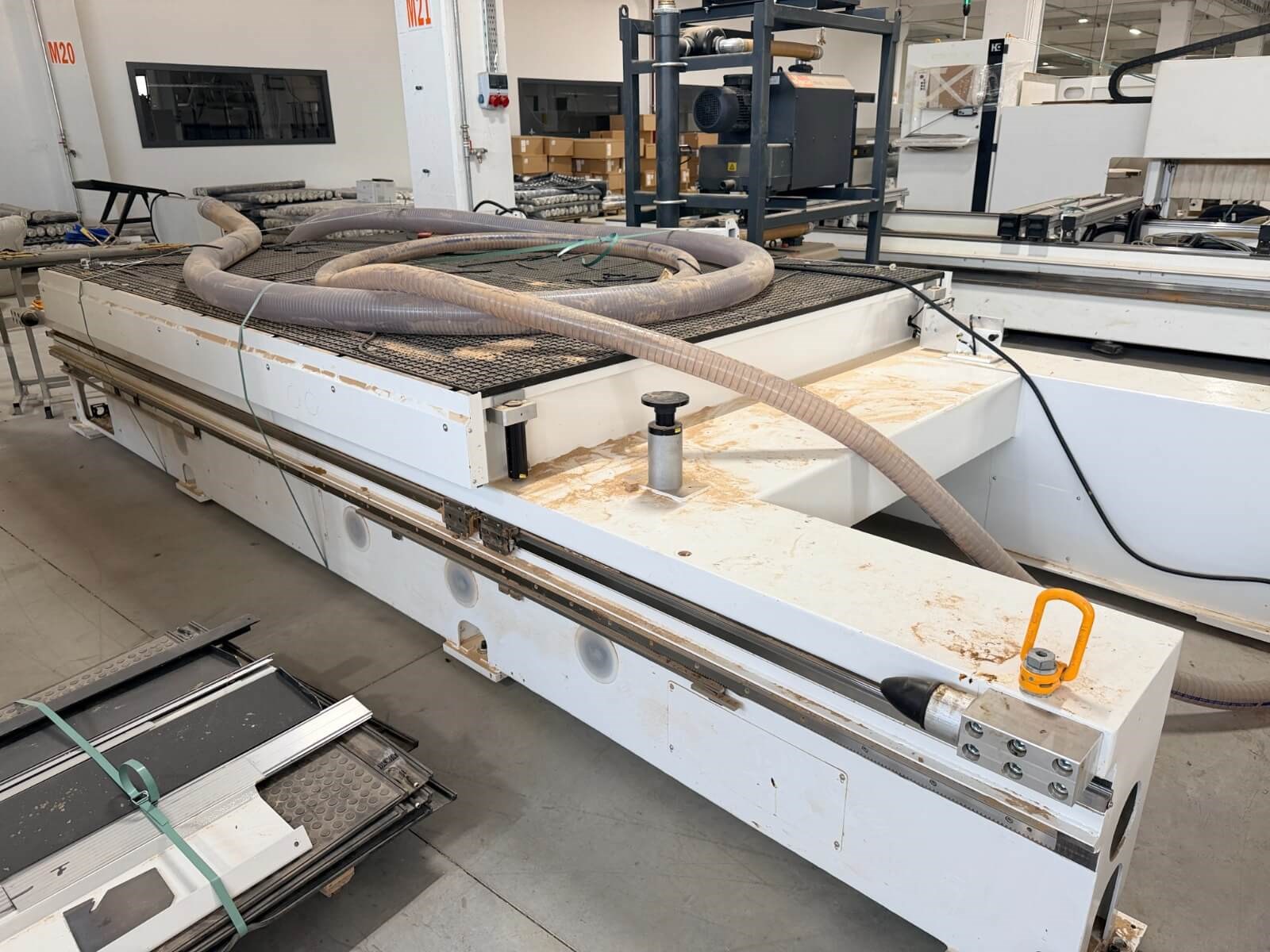

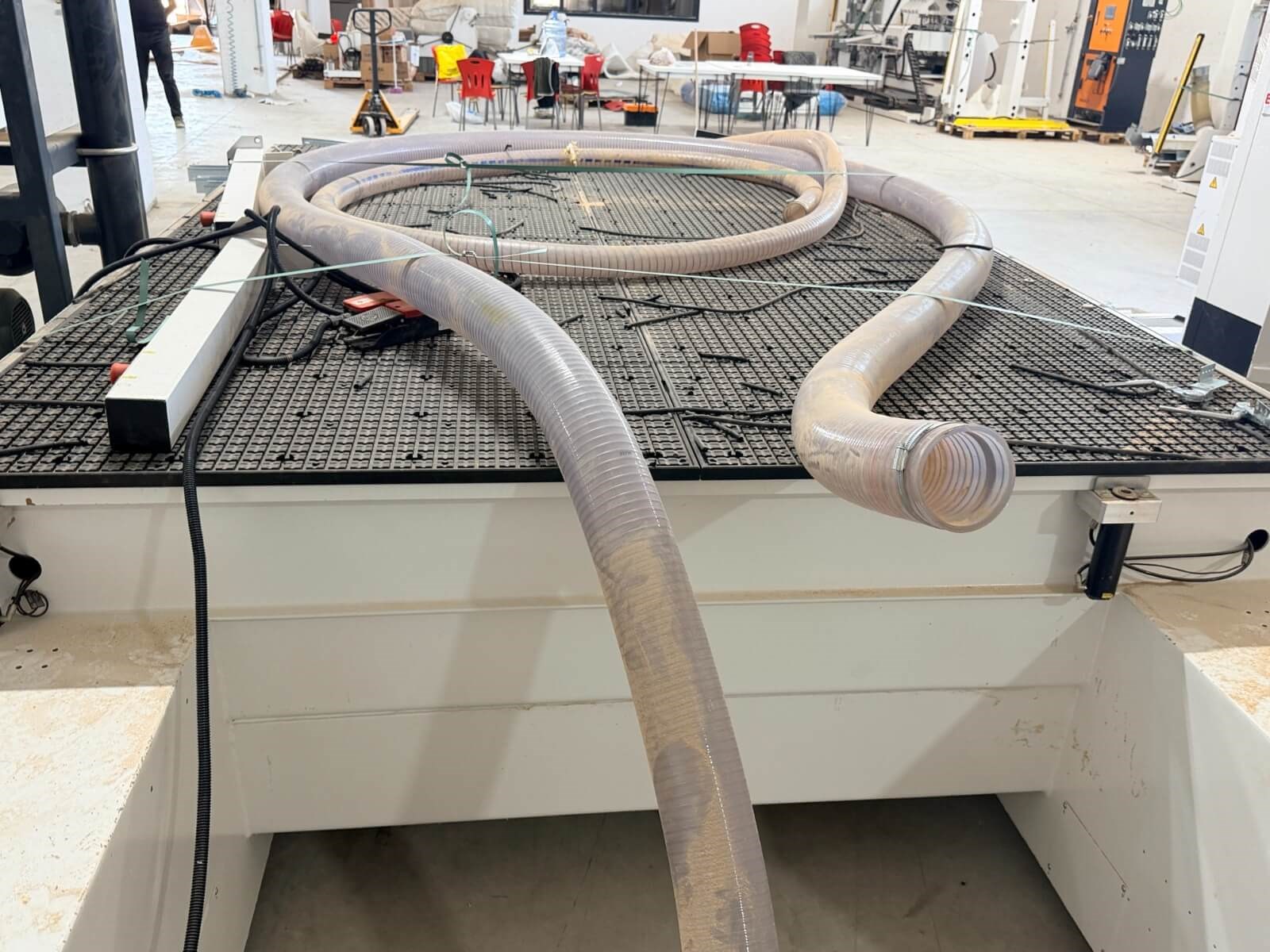

🔹 Vakumlu tabla sistemi – Panelin işlem sırasında sabit tutulmasını sağlayarak kesim ve frezeleme esnasında parça hareketini azaltır. Nesting uygulamalarında küçük parçaların güvenli şekilde işlenmesi açısından vakum tutuşu kritik öneme sahiptir.
🔹 Yaklaşık 1.160 m³/h vakum kapasitesi ve 4 pompalı sistem – Yüksek vakum kapasitesi, farklı ölçülerdeki parçaların tabla üzerinde güvenli şekilde tutulmasına yardımcı olur. Özellikle çok parçalı nesting programlarında yeterli vakumun korunması işleme hassasiyetini doğrudan etkiler.
🔹 Nesting CNC yapısı – Bir levha üzerinde farklı ölçülerdeki parçaların optimize edilmiş yerleşimle işlenmesine olanak verir. Bu yöntem, özellikle kesim planlarının bilgisayar üzerinden oluşturulduğu seri ve siparişe özel üretimlerde malzeme kaybının azaltılmasına katkı sağlar.
🔹 WoodWOP ve nesting yazılım altyapısı – CNC programlarının hazırlanması ve nesting operasyonlarının yönetilmesini sağlayarak tasarımdan üretime geçişi hızlandırır ve tekrarlı üretimlerde proses standardizasyonuna katkıda bulunur.
🏭 Kullanım Alanları
🔹 Panel mobilya üretimi
🔹 MDF ve MDF-Lam işleme
🔹 Suntalam ve melamin kaplı levhalar
🔹 Mutfak ve banyo mobilyaları
🔹 Gardırop, dolap ve gövde parçaları
🔹 Mobilya kapakları ve dekoratif paneller
🔹 Nesting yöntemiyle seri panel kesimi
🔹 Delik, kanal ve frezeleme operasyonları
🔹 Siparişe özel parça üretimi
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 3.100 × 2.250 mm çalışma alanı, standart panel levhaların tek tabla üzerinde yüksek verimle işlenmesini sağlayarak nesting üretiminin temel avantajını ortaya çıkarır.
🔹 11 kW spindle ve HSK-F63 takım sistemi, yüksek kesme yüklerinde rijitlik ve işleme kararlılığı açısından güçlü bir kombinasyon oluşturur.
🔹 14 takımlı otomatik magazin, farklı operasyonların tek program içerisinde otomatik yürütülmesini sağlayarak operatör müdahalesini azaltır.
🔹 Çift servo tahrikli gantry yapısı, geniş çalışma alanında eksen hareketlerinin senkronize tutulmasına ve işleme doğruluğunun korunmasına katkı sağlar.
🔹 Yüksek kapasiteli vakum sistemi, özellikle nesting sırasında çok sayıda küçük parçanın güvenli biçimde sabitlenmesine yardımcı olur.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
