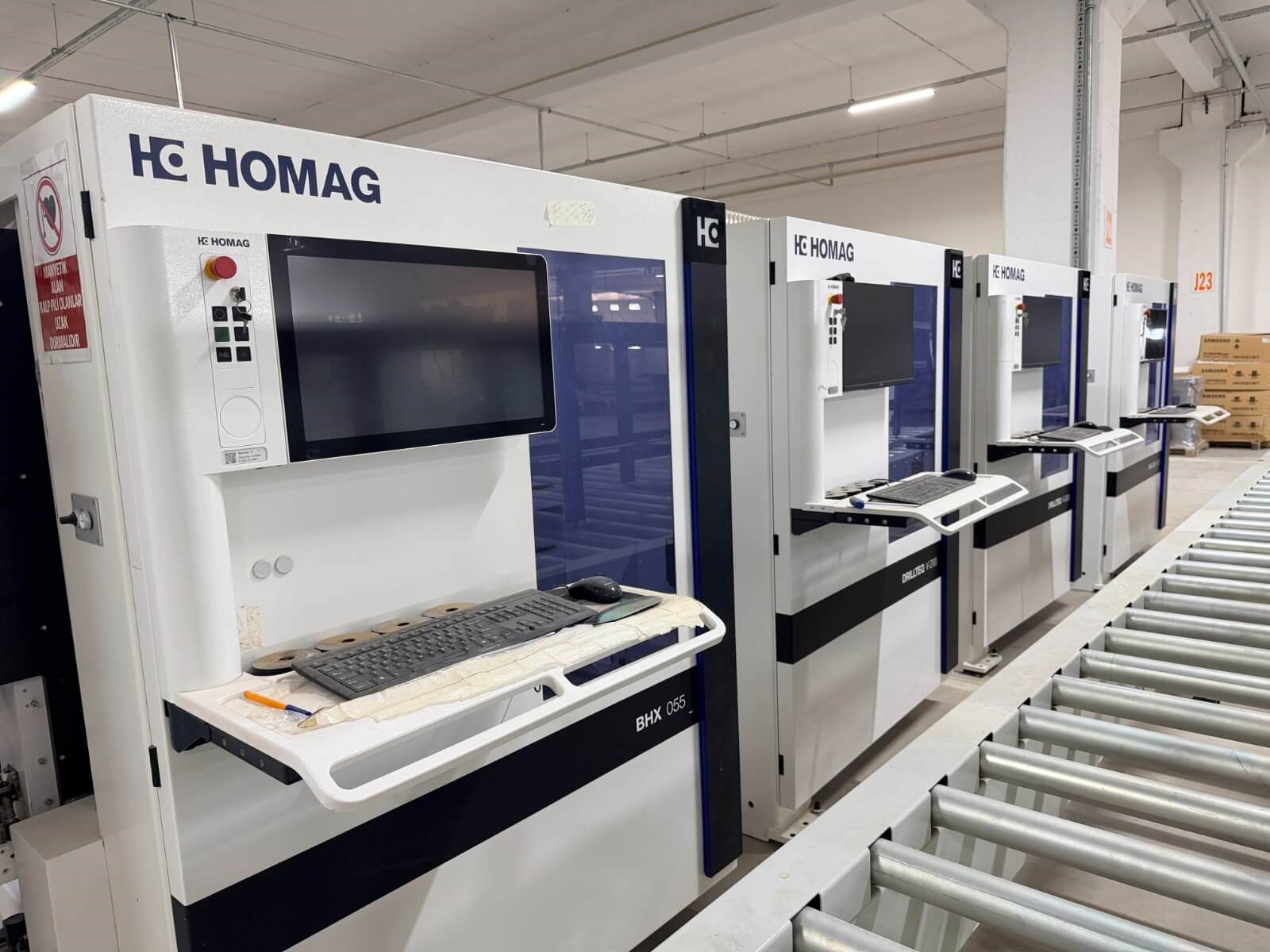

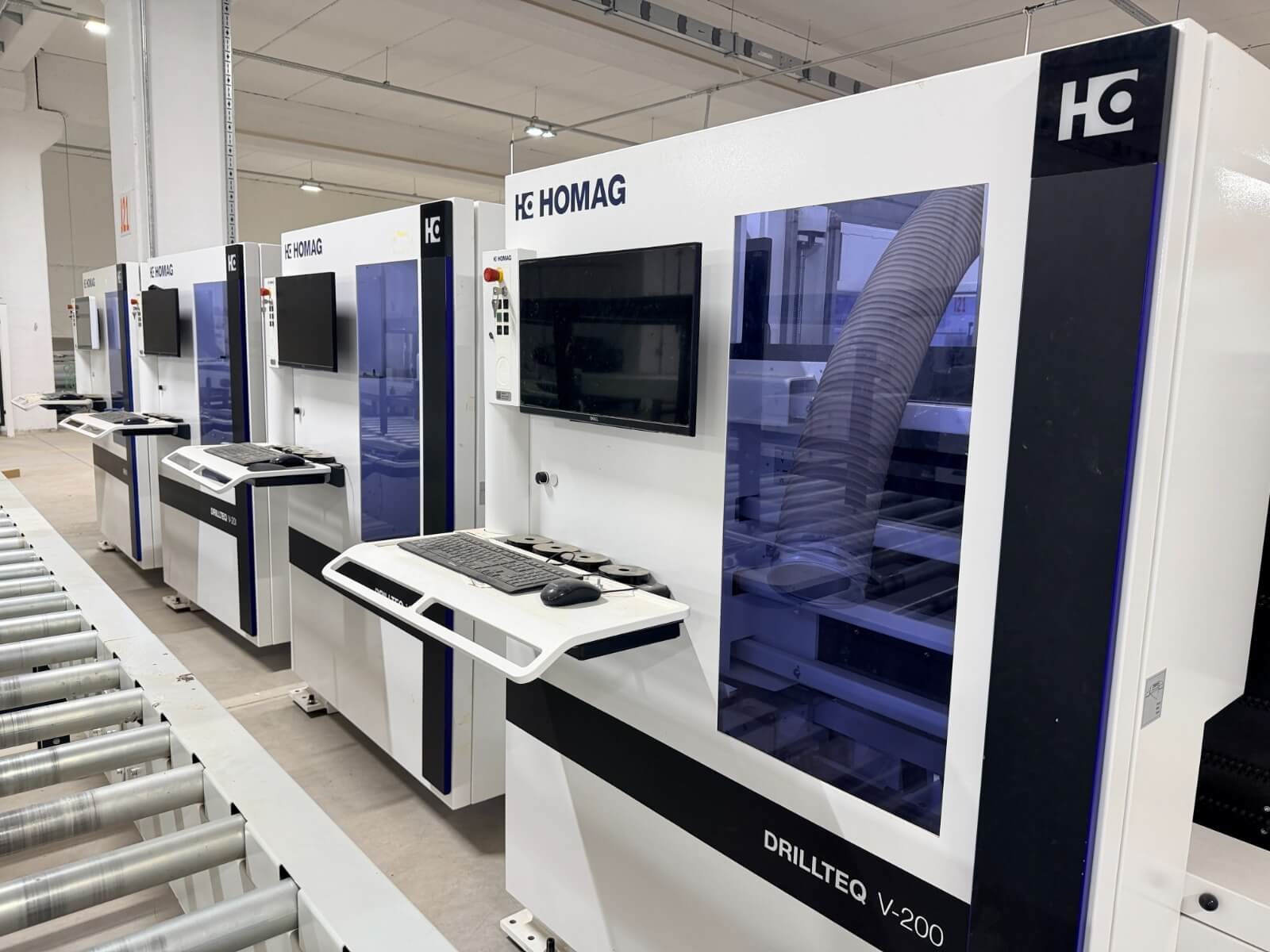

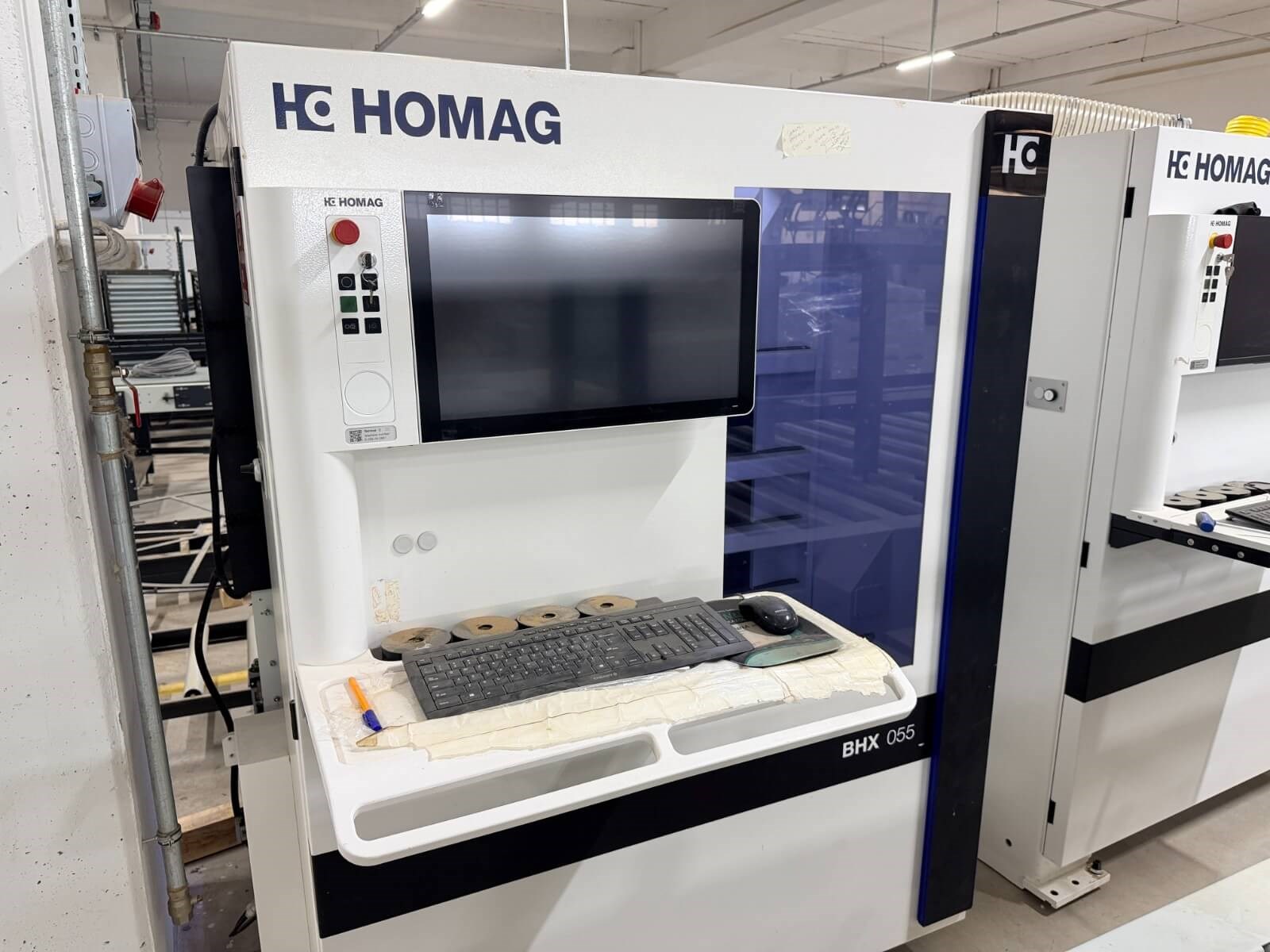

HOMAG DRİLLTEQ V - 200 Optimat BHX 055 Cnc Delik Makinesi (2022)
HOMAG DRILLTEQ V-200 Optimat BHX 055; mobilya üretiminde kullanılan panel parçalarının CNC kontrollü olarak delinmesi, frezelenmesi ve kanal açılması için tasarlanmış dikey CNC işleme merkezidir. Kompakt yapısı sayesinde üretim alanından tasarruf sağlarken, özellikle seri ve tekrarlı panel işleme operasyonlarında hassas ve kontrollü üretim imkânı sunar. BHX 050/055, modelin önceki ürün adlandırmasıdır.
⚙️ Teknik Özellikler
🔹 İş parçası ölçüleri: 200–2.500 mm uzunluk, 70–850 mm genişlik ve 12–60 mm kalınlık aralığındaki paneller işlenebilir. İsteğe bağlı konfigürasyonda maksimum iş parçası uzunluğu 3.050 mm'ye çıkabilir. Bu geniş çalışma aralığı, farklı ölçülerdeki mobilya panellerinin aynı CNC üzerinde işlenmesine olanak sağlar.
🔹 CNC delme ve frezeleme: Makine yalnızca delik delme operasyonuyla sınırlı değildir; kanal açma, frezeleme ve bağlantı elemanlarına yönelik cep/yuva işlemleri de gerçekleştirilebilir. Böylece birden fazla işlemin tek makinede toplanması, parça başına işlem süresinin ve ara taşıma ihtiyacının azaltılmasına yardımcı olur.
🔹 X-Y vektör hızı: X ve Y eksenlerinde maksimum 50 m/dak, Z ekseninde 15 m/dak vektör hızı bulunmaktadır. Yüksek eksen hareket hızları, özellikle çok sayıda delik ve tekrarlı operasyon içeren işlerde boşta geçen sürelerin azaltılmasına katkı sağlar.
🔹 Otomatik takım değiştirme: 4 adede kadar takım pozisyonuna sahip otomatik takım değiştirme magazini kullanılabilir. Bu yapı, farklı delme ve frezeleme operasyonları arasında manuel takım değişimi ihtiyacını azaltarak üretim esnekliğini artırır.

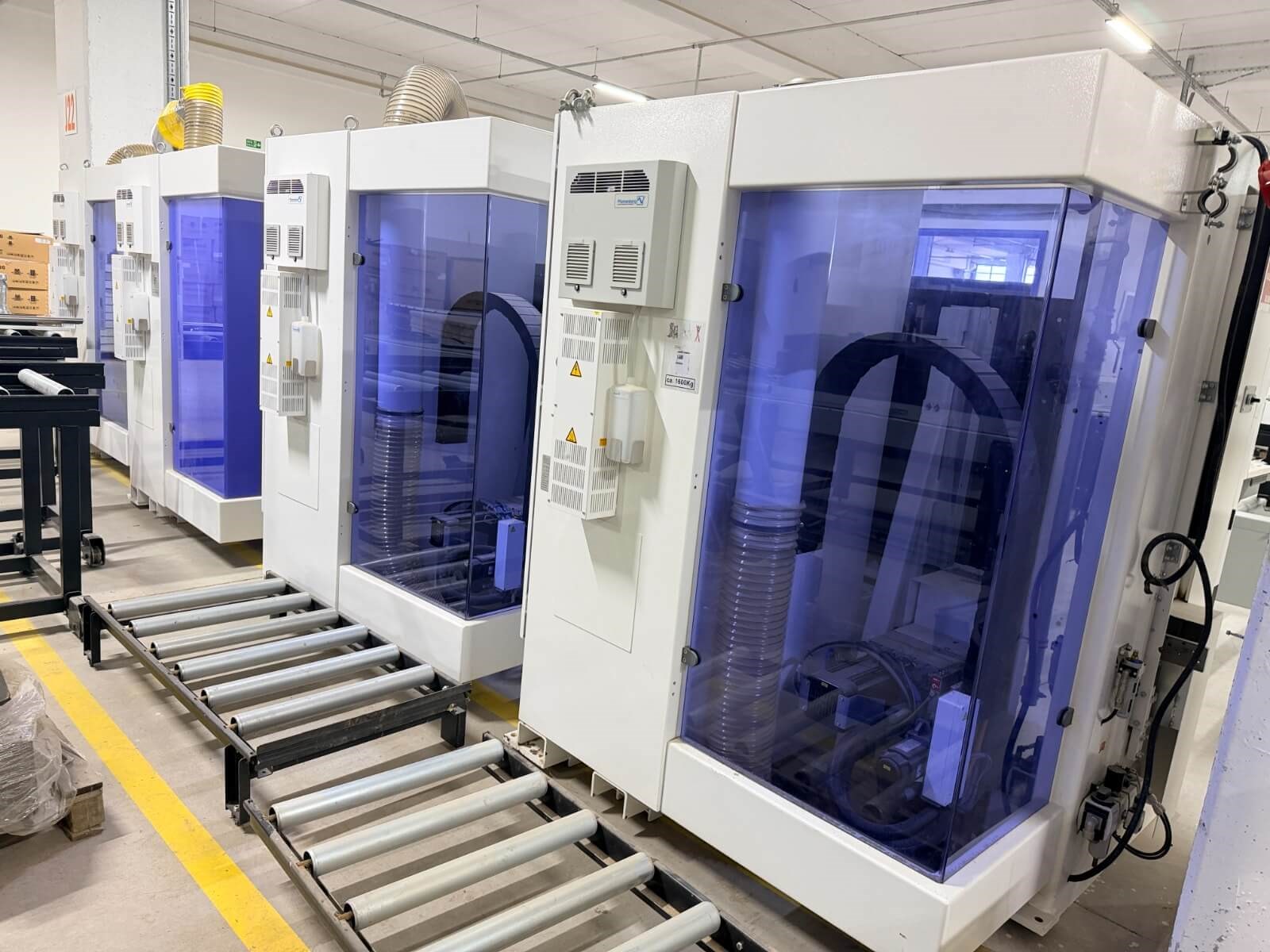

🔹 Dikey CNC çalışma yapısı: Dikey işleme konsepti, makinenin yaklaşık 5 m²'lik kompakt bir alanda kullanılabilmesini sağlar. Özellikle alanın sınırlı olduğu mobilya üretim tesislerinde üretim alanının daha verimli kullanılmasına katkı sağlar.
🔹 İş parçası ölçüm ve tolerans düzeltme: Sistem, iş parçasının X yönündeki uzunluğunu ölçerek ölçüye bağlı delik pozisyonlarını tespit edilen toleranslara göre otomatik olarak düzeltebilir. Bu özellik, seri üretimde ölçü tekrarlanabilirliğinin korunmasına yardımcı olur.
🔹 Toz emiş sistemi: Ø160 mm emiş bağlantısı ve minimum 2.170 m³/saat önerilen emiş kapasitesi bulunur. Yeterli hava debisi, delme ve frezeleme sırasında oluşan talaşın çalışma bölgesinden etkin biçimde uzaklaştırılmasına yardımcı olur.
🔹 Basınçlı hava: Makine için 7 bar basınçlı hava gereksinimi bulunmaktadır. Pnömatik sistemlerin doğru basınçta çalışması, üretim sırasında sıkıştırma ve hareket mekanizmalarının kararlı şekilde görev yapması açısından önemlidir.
🔹 Toplam bağlantı gücü: 11,5 kW toplam elektrik bağlantı değeri bulunmaktadır. Bu değer, makinenin elektrik altyapısının planlanmasında ve üretim tesisindeki enerji ihtiyacının hesaplanmasında dikkate alınması gereken temel parametrelerden biridir.
🔹 Makine ağırlığı: Yaklaşık 1.580 kg'dır. Kompakt ölçülerine rağmen yüksek makine kütlesi, CNC işleme sırasında oluşan titreşimlerin kontrol altında tutulmasına ve hassasiyetin korunmasına katkı sağlar.
🔹 woodWOP yazılımı: HOMAG'ın woodWOP yazılımı ile 3D ortamda parça programlama yapılabilir. Bu yapı, farklı panel geometrilerinin ve bağlantı noktalarının CNC operasyonlarına dönüştürülmesini kolaylaştırır.
🏭 Kullanım Alanları
🔹 Panel mobilya üretimi
🔹 MDF, MDF-Lam ve sunta panellerin işlenmesi
🔹 Korpus ve dolap parçalarının delinmesi
🔹 Minifix ve bağlantı elemanı delikleri
🔹 Kavela/dübel delikleri
🔹 Arkalık kanalı açma
🔹 Mobilya bağlantı elemanları için frezeleme ve kanal açma
🔹 Seri ve özel ölçülü panel üretimi
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 Tek makinede çoklu işlem: Delme, frezeleme ve kanal açma operasyonlarının aynı CNC üzerinde yapılabilmesi, üretim hattındaki ara operasyonları azaltır.
🔹 Yüksek tekrarlanabilirlik: CNC kontrollü eksen hareketleri ve otomatik ölçüm/tolerans düzeltme sistemi, seri üretimde parçalar arasındaki ölçü farklarının azaltılmasına yardımcı olur.
🔹 Kompakt üretim: Yaklaşık 5 m²'lik çalışma alanına uygun tasarım, yüksek üretim kabiliyetinin sınırlı fabrika alanlarında kullanılmasına olanak sağlar.
🔹 Esnek takım kullanımı: 4 takım pozisyonuna kadar otomatik takım değişimi, farklı operasyonların aynı üretim programı içerisinde yürütülmesini kolaylaştırır.
🔹 Yüksek eksen hareket hızı: 50 m/dak X-Y hareket hızı, özellikle yoğun delik operasyonlarında makinenin pozisyonlama sürelerinin kısa tutulmasına katkı sağlar.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
