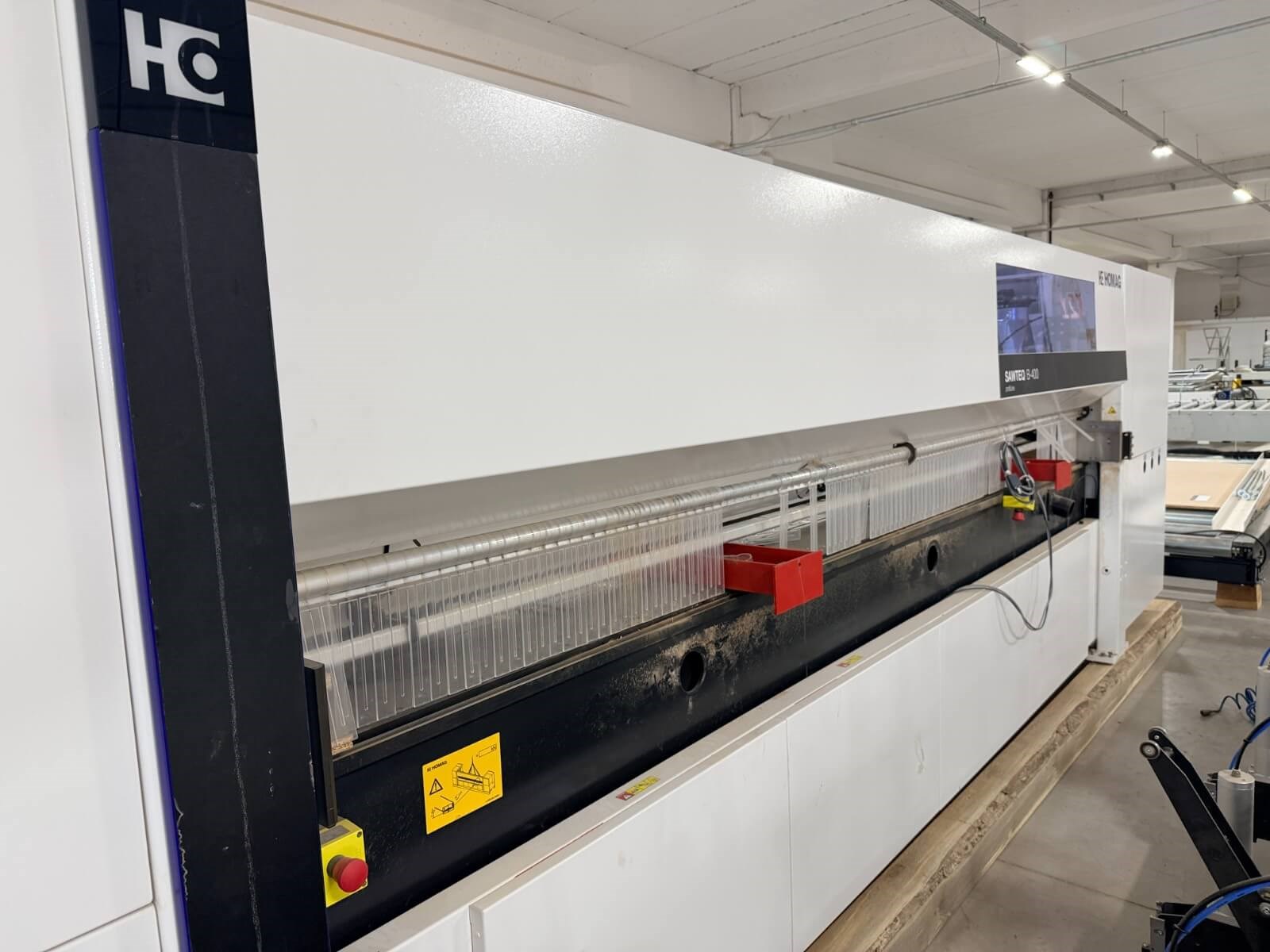

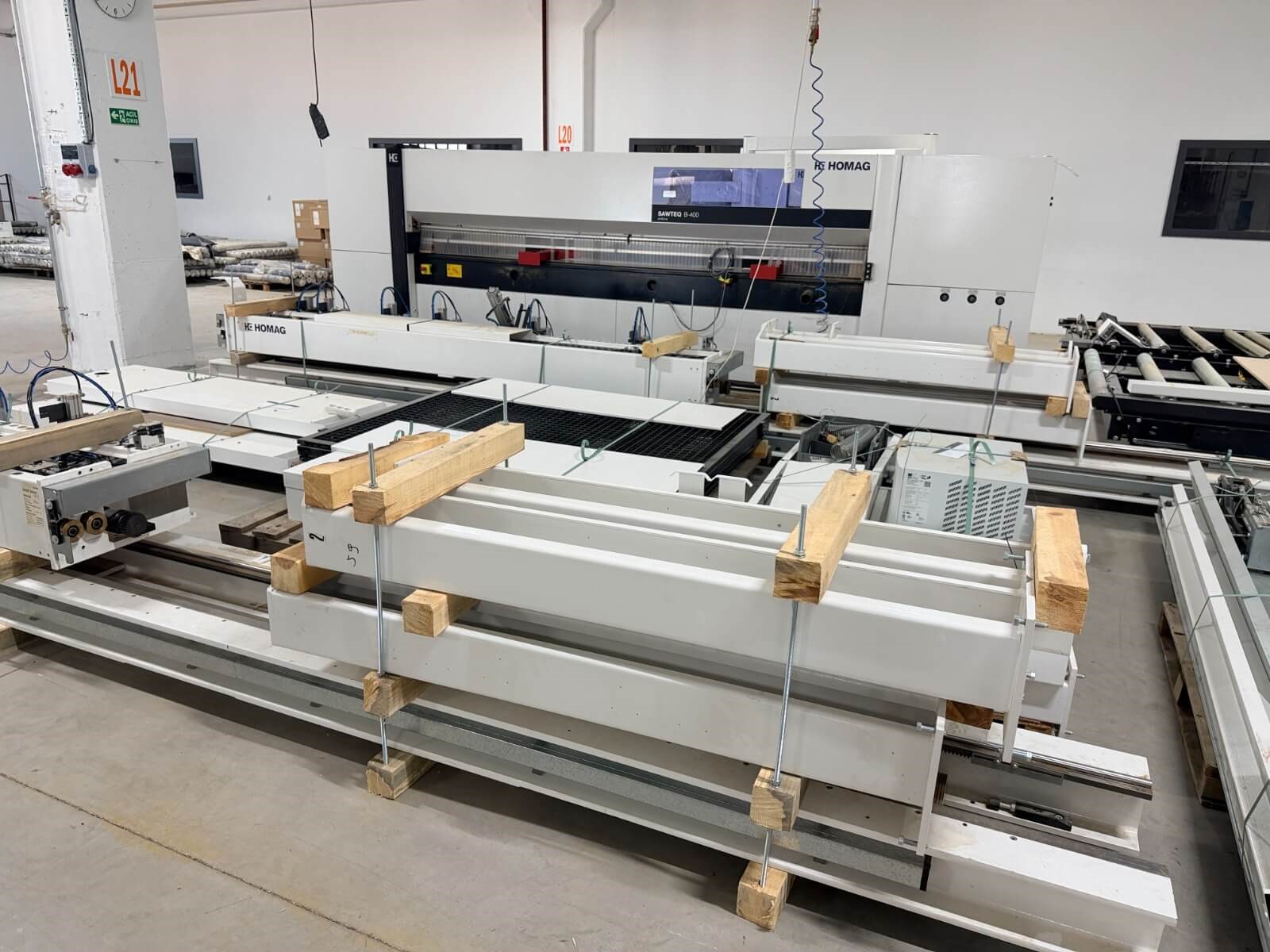

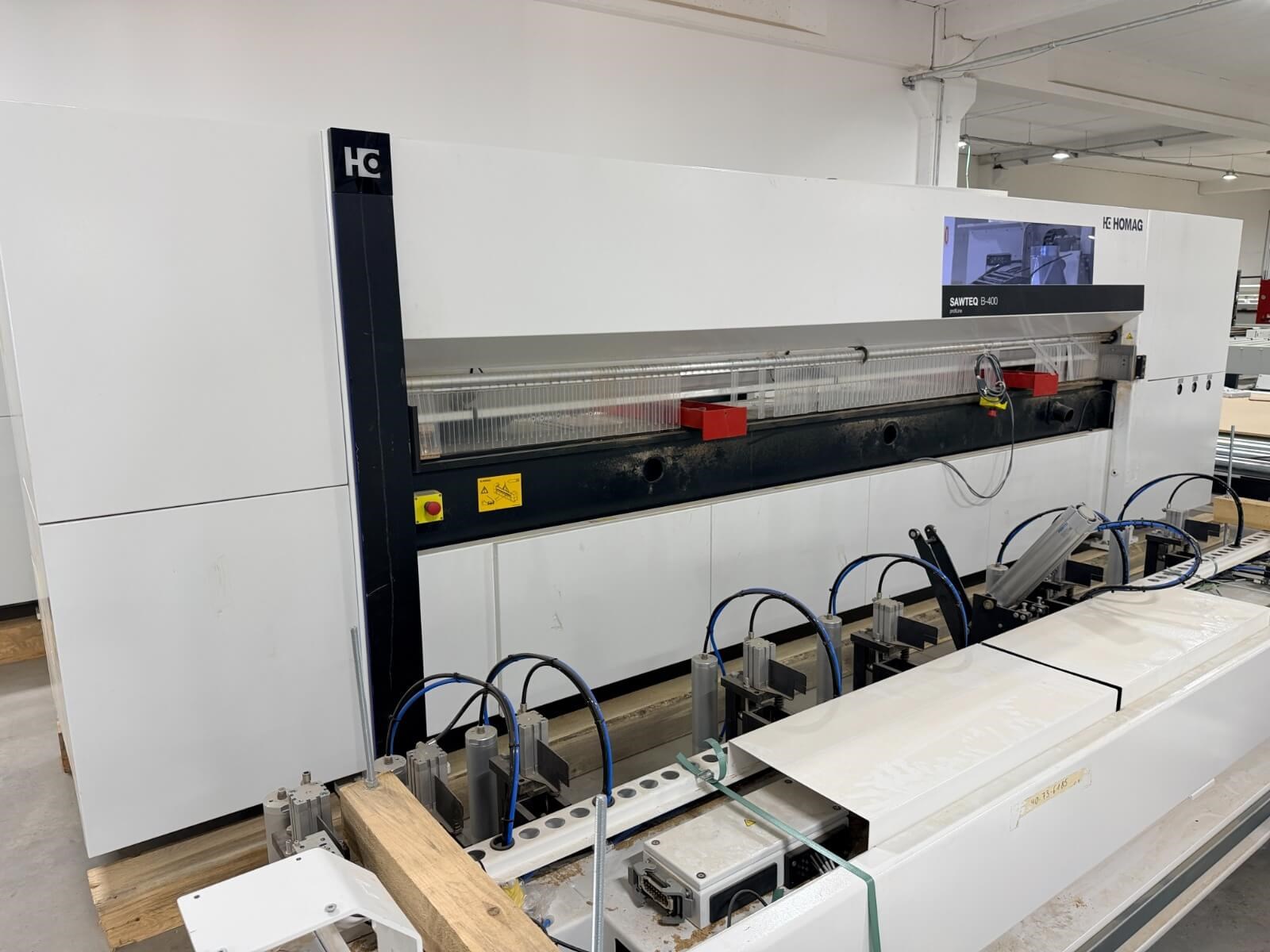

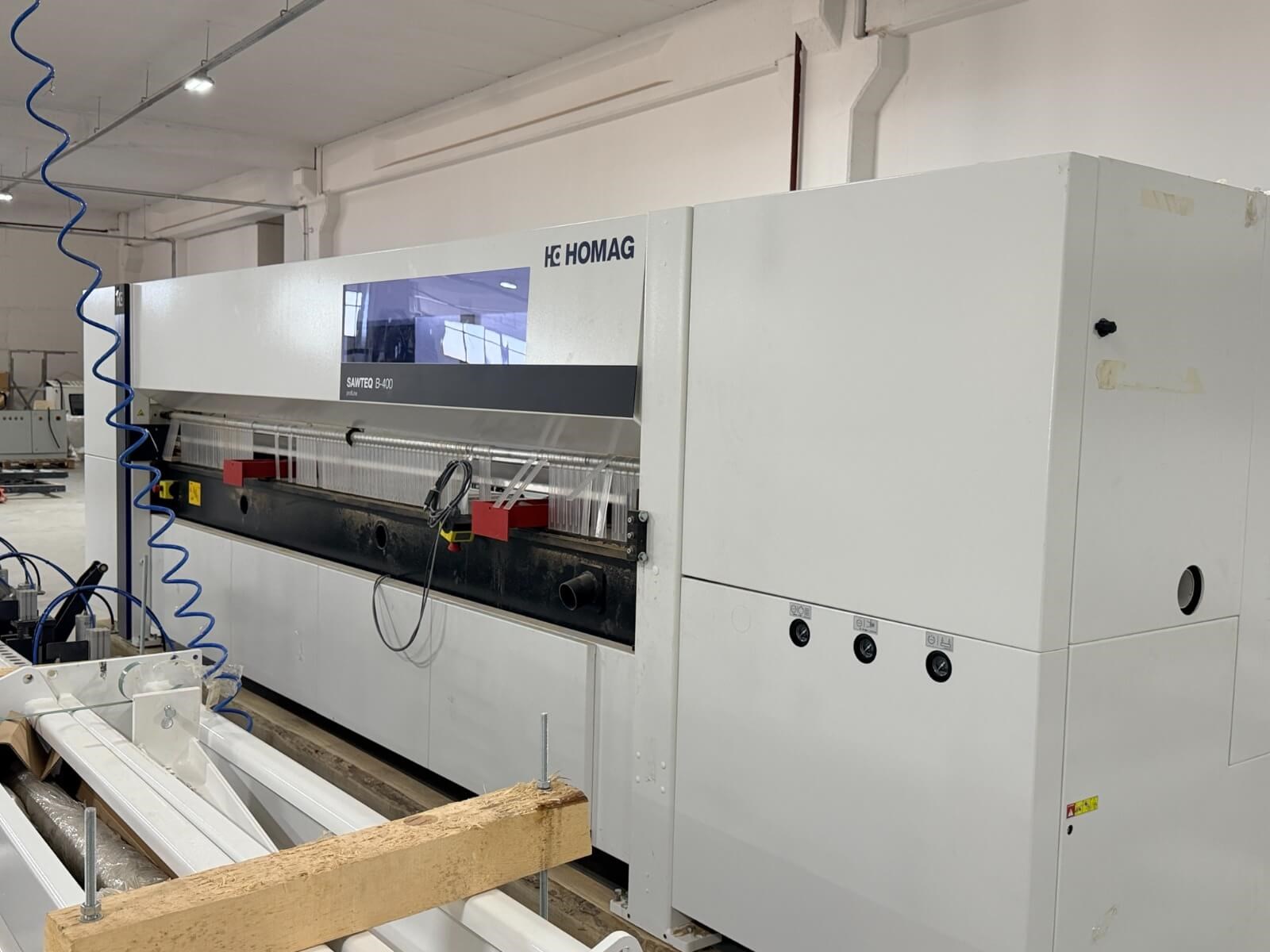

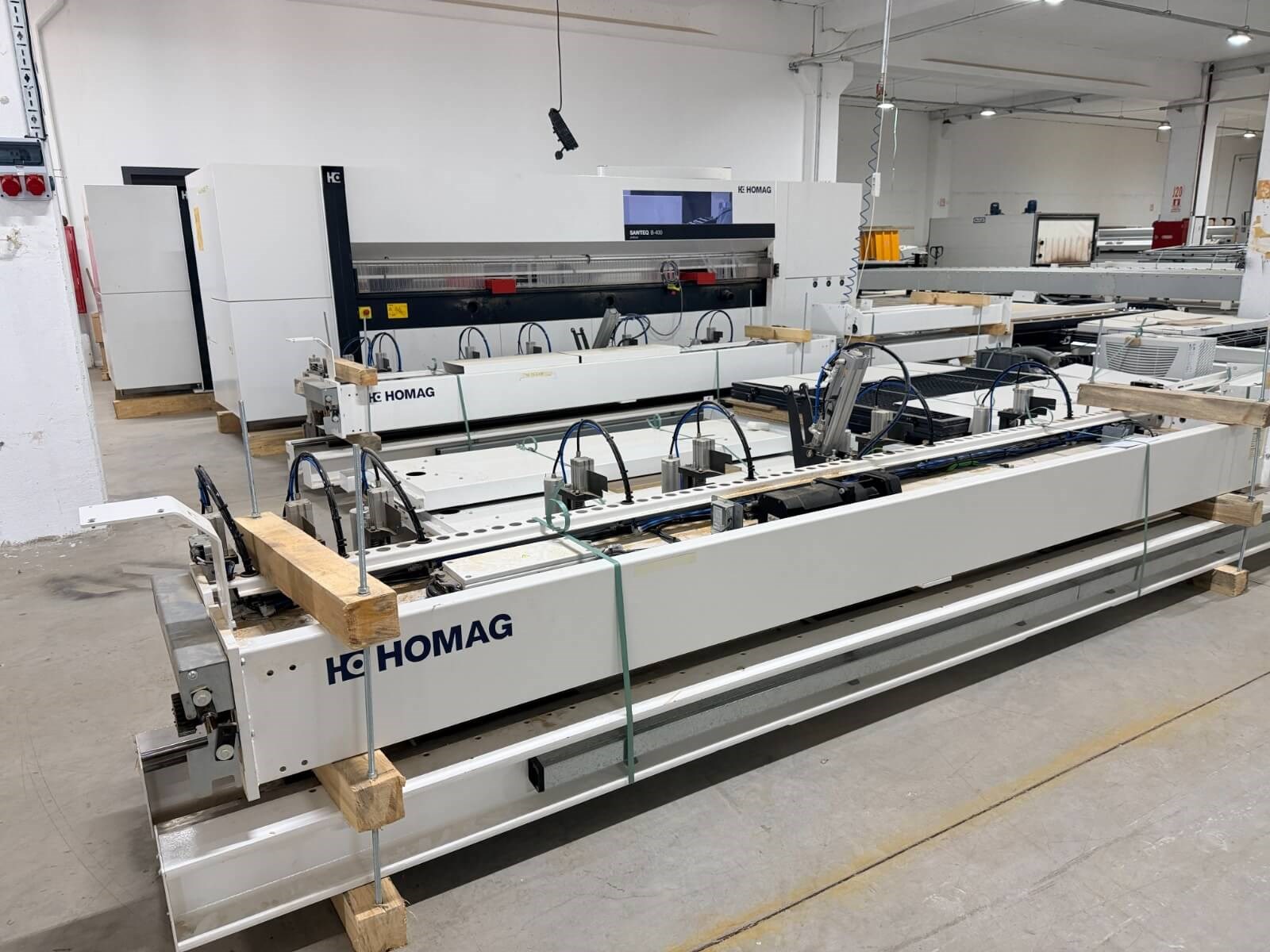

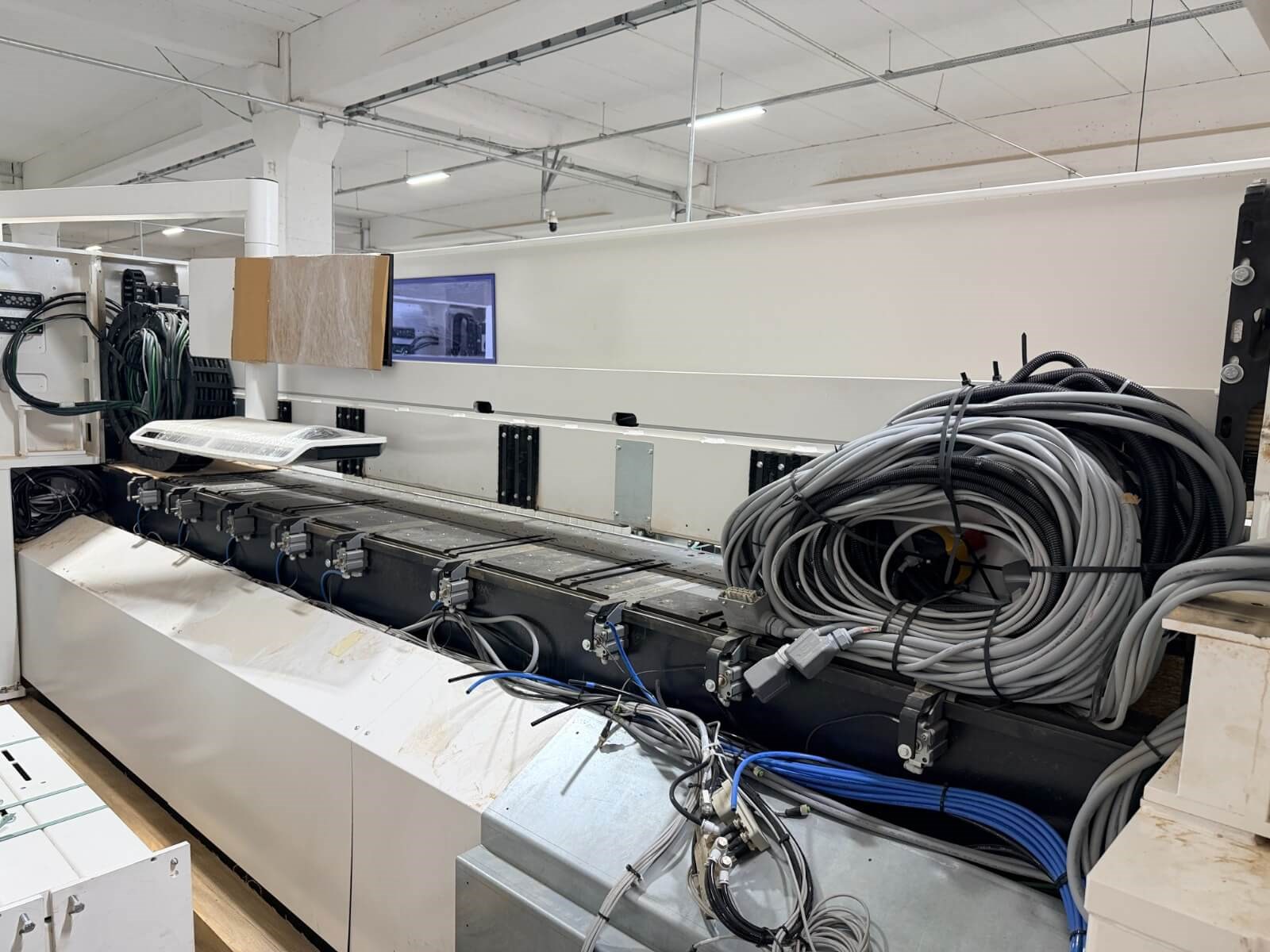

HOMAG Sawteq B - 400 Arkadan Yüklemeli Asansörlü Panel Ebatlama Makinesi (2022)
HOMAG Sawteq B-400; MDF, MDF-Lam, suntalam ve benzeri levha malzemelerin yüksek hassasiyet ve üretim hızında ebatlanması için geliştirilmiş endüstriyel panel ebatlama makinesidir. Arkadan yükleme sistemi ve asansörlü besleme yapısı, panel paketlerinin otomatik olarak kesim hattına aktarılmasını sağlayarak özellikle orta ve yüksek adetli üretimlerde malzeme akışını hızlandırır. CNC kontrollü yapısı, yüksek güçlü ana testere ünitesi ve hızlı pozisyonlama sistemi sayesinde seri üretimde ölçü tekrarlanabilirliği ve kesim kalitesini destekler.
⚙️ Teknik Özellikler
🔹 Kesim uzunluğu: 4.300 mm – 4,3 metrelik kesim kapasitesi, büyük ebatlı panel levhaların tek operasyon içerisinde işlenmesine olanak verir. Bu kapasite, özellikle mutfak, gardırop ve panel mobilya üretiminde yeniden konumlandırma ihtiyacını azaltır.
🔹 Asansörlü besleme sistemi – Panel paketlerinin kaldırılarak kesim seviyesine kontrollü biçimde getirilmesini sağlar. Otomatik besleme yapısı, operatörün panel paketlerini tek tek taşıma ihtiyacını azaltarak üretim hattındaki iş gücünü ve çevrim süresini düşürmeye yardımcı olur.
🔹 Ana testere motoru: 18 kW – Güçlü ana testere tahriki, MDF, suntalam ve benzeri panel malzemelerde yüksek kesim yüklerinin kararlı şekilde karşılanmasını sağlar. Motor gücü özellikle kalın paketlerin kesiminde kesim hızının ve yüzey kalitesinin korunması açısından önemlidir.
🔹 Çizici testere motoru: 2,2 kW – Çizici testere, özellikle melamin ve laminat kaplı panellerde ana testere kesiminden önce yüzey kaplamasını kontrollü şekilde keserek üst yüzeyde kopma ve çapak oluşma riskini azaltır.
🔹 Testere çıkıntısı: 110 mm – Testerenin malzeme içerisindeki maksimum kesim derinliğini belirleyen temel parametrelerden biridir. 110 mm'lik çıkıntı, panel paketlerinin yüksek kesim kapasitesiyle işlenmesine olanak sağlar; bazı konfigürasyonlarda 125 mm seçeneği de bulunmaktadır.
🔹 Testere arabası hızı: 0–130 m/dak – Yüksek testere arabası hızı, kesim operasyonunun daha kısa sürede tamamlanmasına katkı sağlar. İhtiyaca göre 150 m/dak seçeneğinin bulunması, yüksek adetli üretimlerde kapasitenin artırılmasına olanak verir.
🔹 Program sürgüsü hızı: 90 m/dak'ya kadar – Panelin bir sonraki kesim ölçüsüne hızlı şekilde pozisyonlandırılmasını sağlar. Kesimler arasındaki boşta geçen sürenin azaltılması, özellikle çoklu kesim programlarında toplam çevrim süresine doğrudan katkı sağlar.

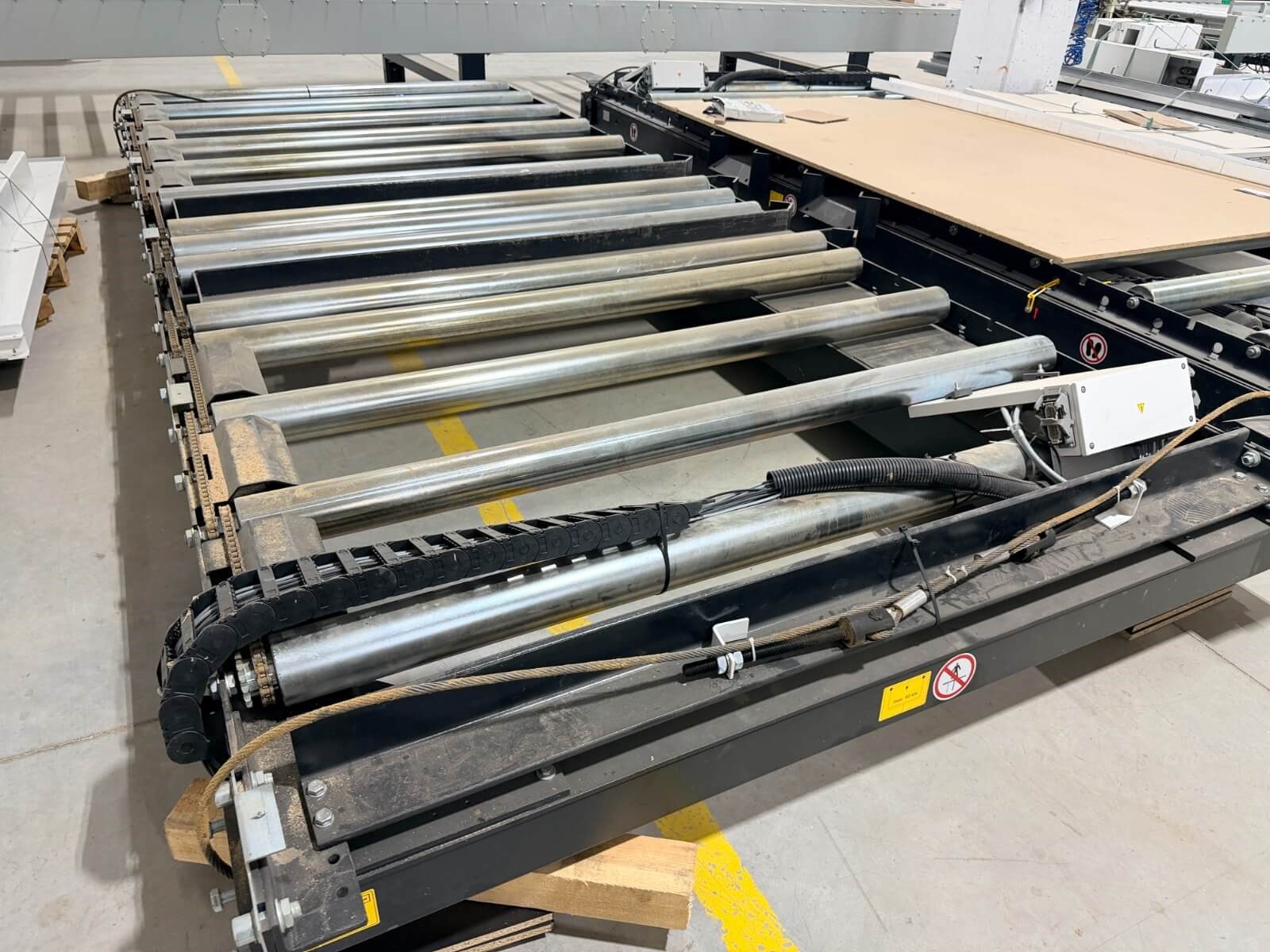

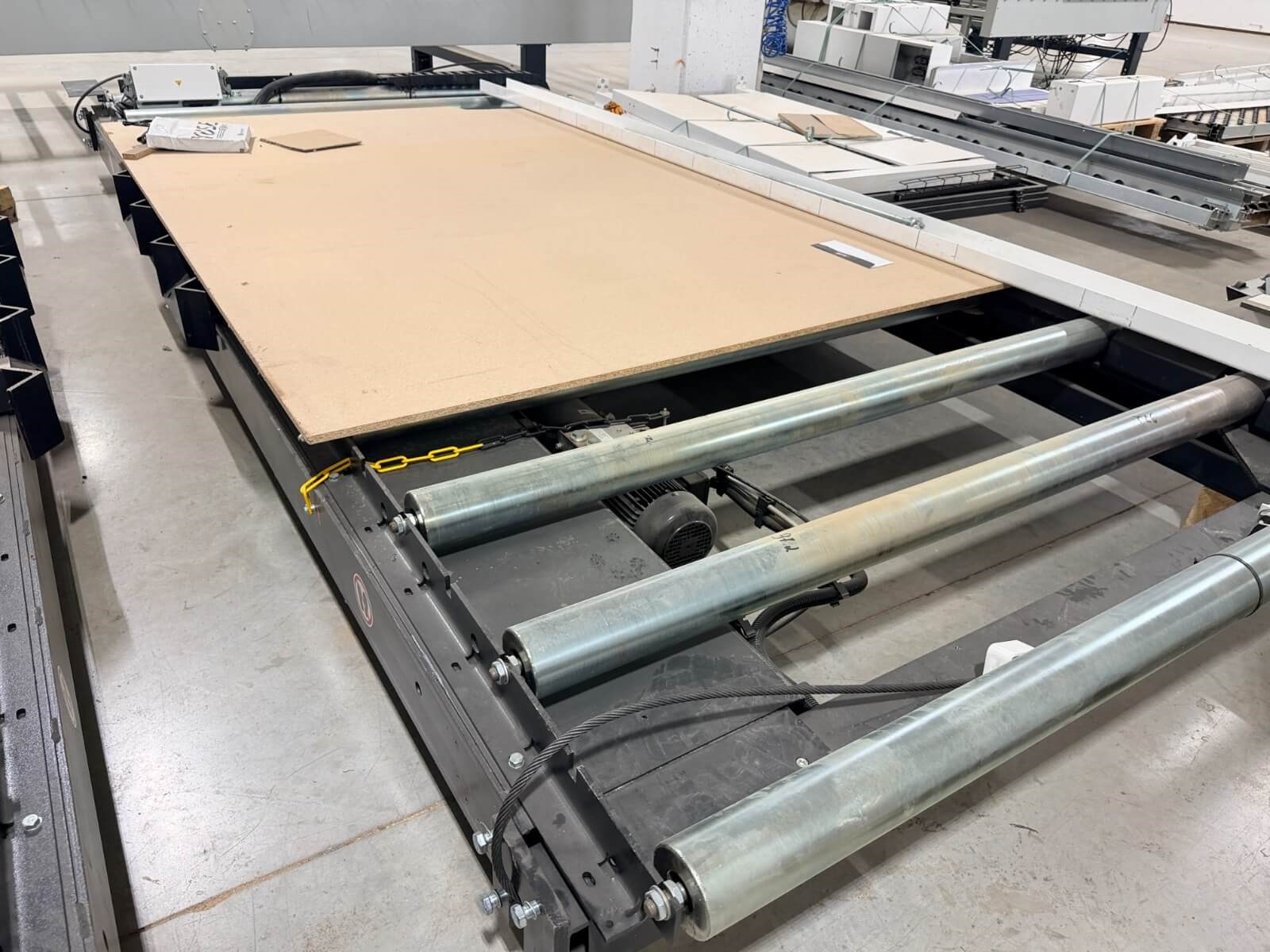

🔹 Asansör tabla genişliği: 2.200 mm – Geniş kaldırma tablası, panel paketlerinin kesim hattına kontrollü şekilde taşınmasını sağlar. Büyük ebatlı levhaların otomatik beslenmesi açısından makinenin yüksek üretim kapasitesini destekleyen temel sistemlerden biridir.
🔹 CADmatic 5 kontrol sistemi – Kesim programlarının oluşturulması ve makinenin yönetilmesini sağlayan CADmatic kontrol altyapısı, farklı kesim planlarının hızlı şekilde uygulanmasına ve ölçülerin tekrarlanabilir biçimde işlenmesine yardımcı olur.
🔹 Çalışma yüksekliği: 920 mm – Kesim hattının ergonomik çalışma yüksekliğinde konumlandırılması, operatör erişimini kolaylaştırırken üretim hattındaki malzeme akışının kontrollü şekilde devam etmesine katkı sağlar.
🔹 Toz emiş kapasitesi: yaklaşık 3.800 m³/h – Kesim sırasında oluşan talaş ve tozun çalışma alanından etkin şekilde uzaklaştırılmasına yardımcı olur. Temiz kesim bölgesi, testere performansının ve üretim ortamının korunması açısından önemlidir.
🔹 Gerekli basınçlı hava: 6 bar – Makinenin pnömatik sıkıştırma ve hareket sistemlerinin kararlı çalışması için gerekli basınç seviyesidir. Kesim sırasında panelin doğru konumda tutulması açısından pnömatik sistemin stabil çalışması önem taşır.
🏭 Kullanım Alanları
🔹 Panel mobilya üretimi
🔹 MDF ve MDF-Lam kesimi
🔹 Suntalam ve melamin kaplı levhalar
🔹 Mutfak ve banyo mobilyaları
🔹 Gardırop ve dolap üretimi
🔹 Mobilya gövde ve yan panelleri
🔹 Raf ve kapak üretimi
🔹 Seri panel ebatlama
🔹 Yüksek adetli panel kesim hatları
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 Arkadan yüklemeli asansör sistemi, panel paketlerinin otomatik beslenmesini sağlayarak manuel taşıma ihtiyacını azaltır ve yüksek adetli üretimde sürekli malzeme akışı oluşturur.
🔹 18 kW ana testere motoru, yüksek kesim yüklerinde gerekli torku sağlayarak kalın panel paketlerinde kesim stabilitesinin korunmasına yardımcı olur.
🔹 4.300 mm kesim uzunluğu, büyük panel levhaların tek operasyonda işlenmesini sağlayarak yeniden pozisyonlandırmadan kaynaklanan zaman kayıplarını azaltır.
🔹 90 m/dak program sürgüsü ve 130 m/dak testere arabası hızı, kesimler arasındaki pozisyonlama ve kesim sürelerini azaltarak makinenin saatlik üretim kapasitesini destekler.
🔹 Çizici testere sistemi, özellikle dekoratif yüzeyli MDF-Lam ve suntalam malzemelerde temiz kesim kenarı elde edilmesine katkı sağlar.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
