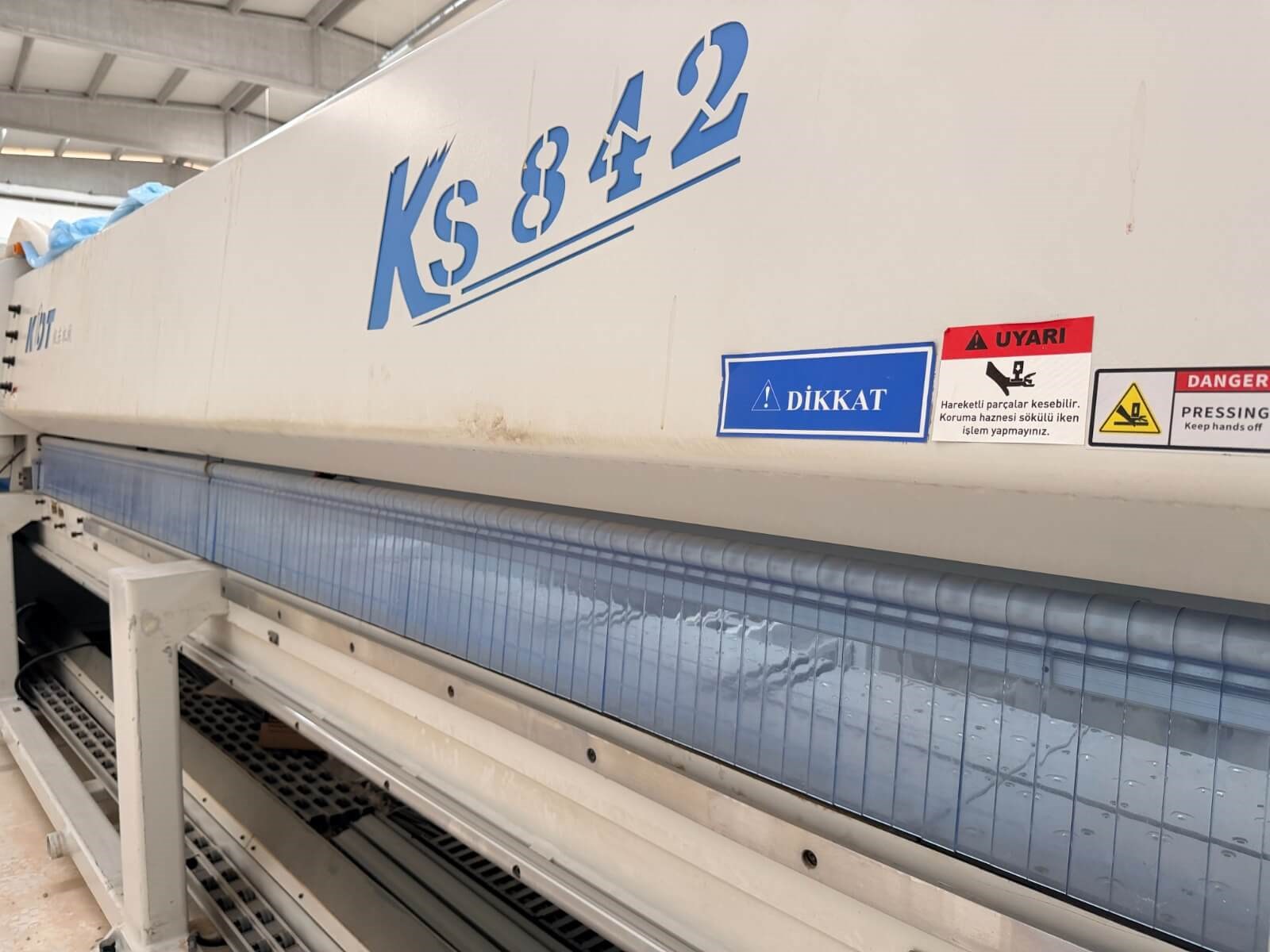

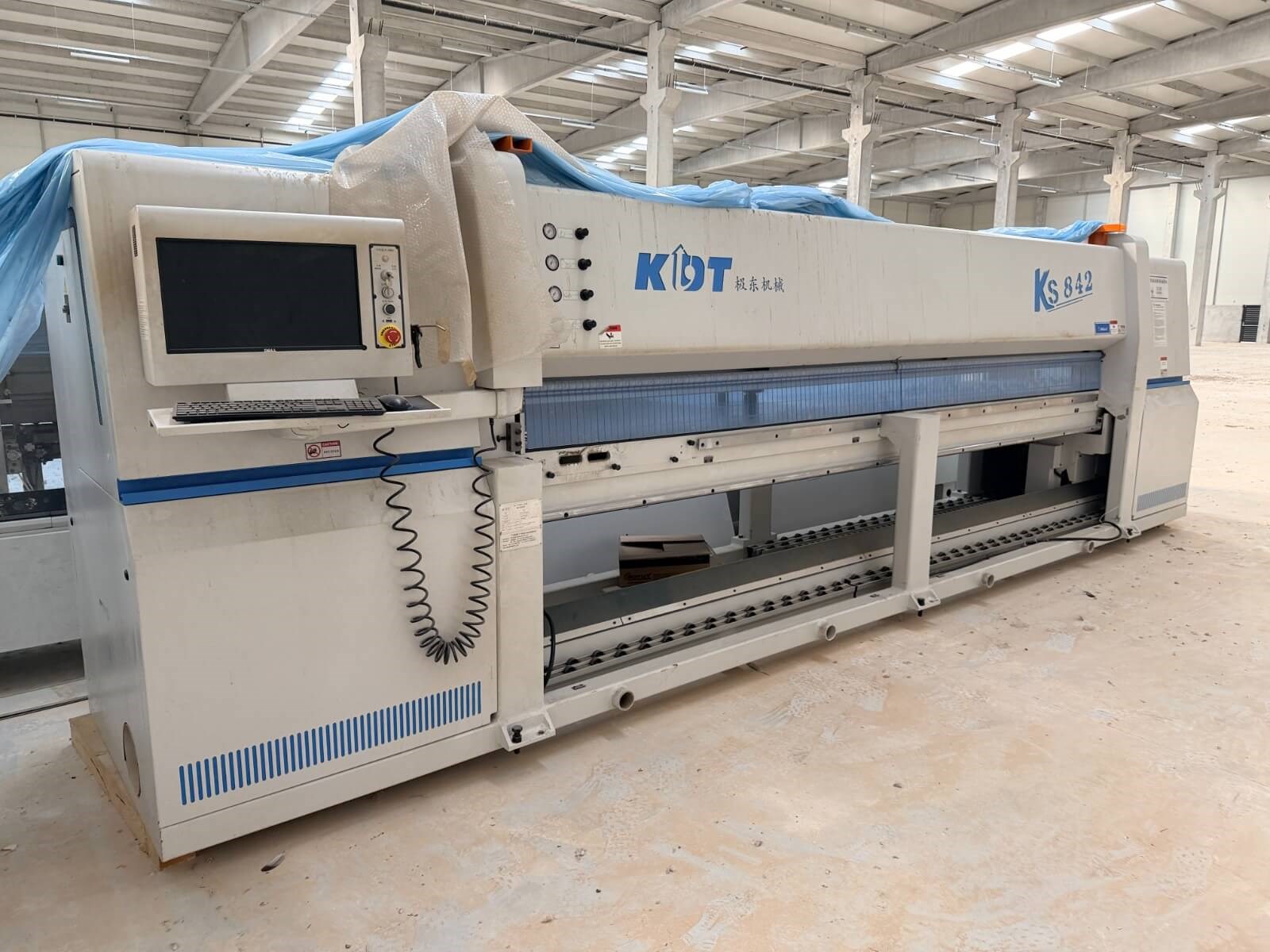

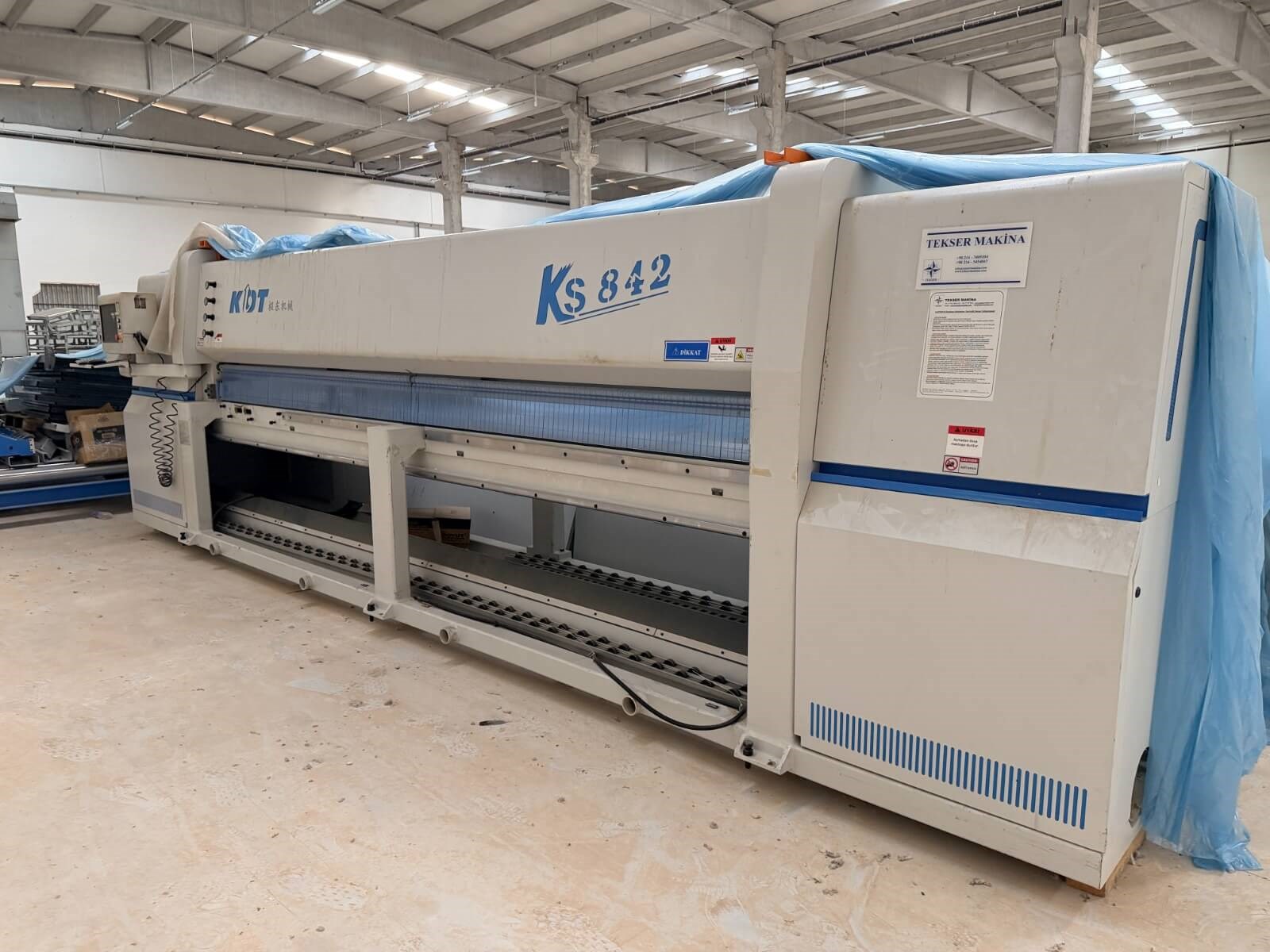

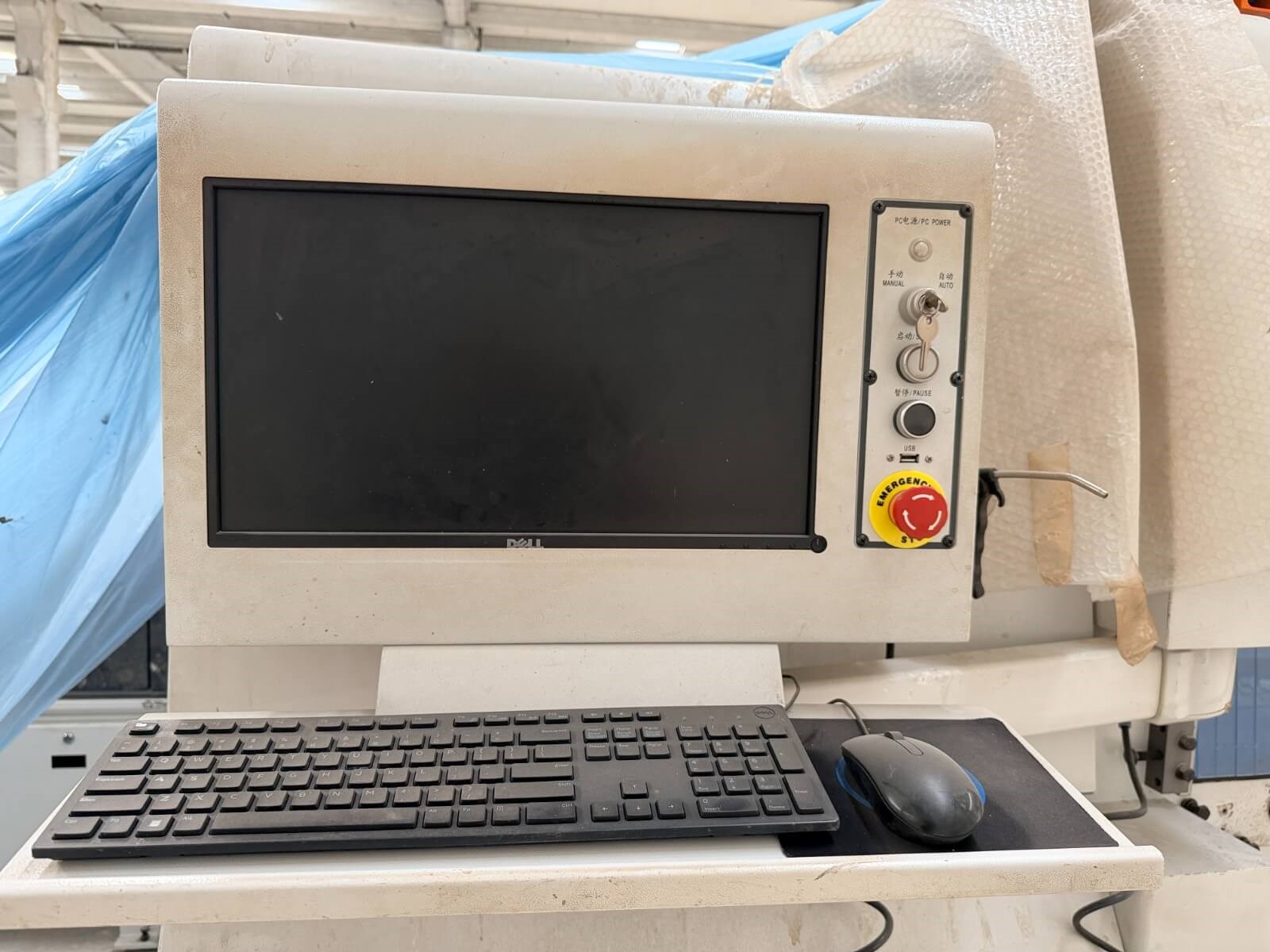

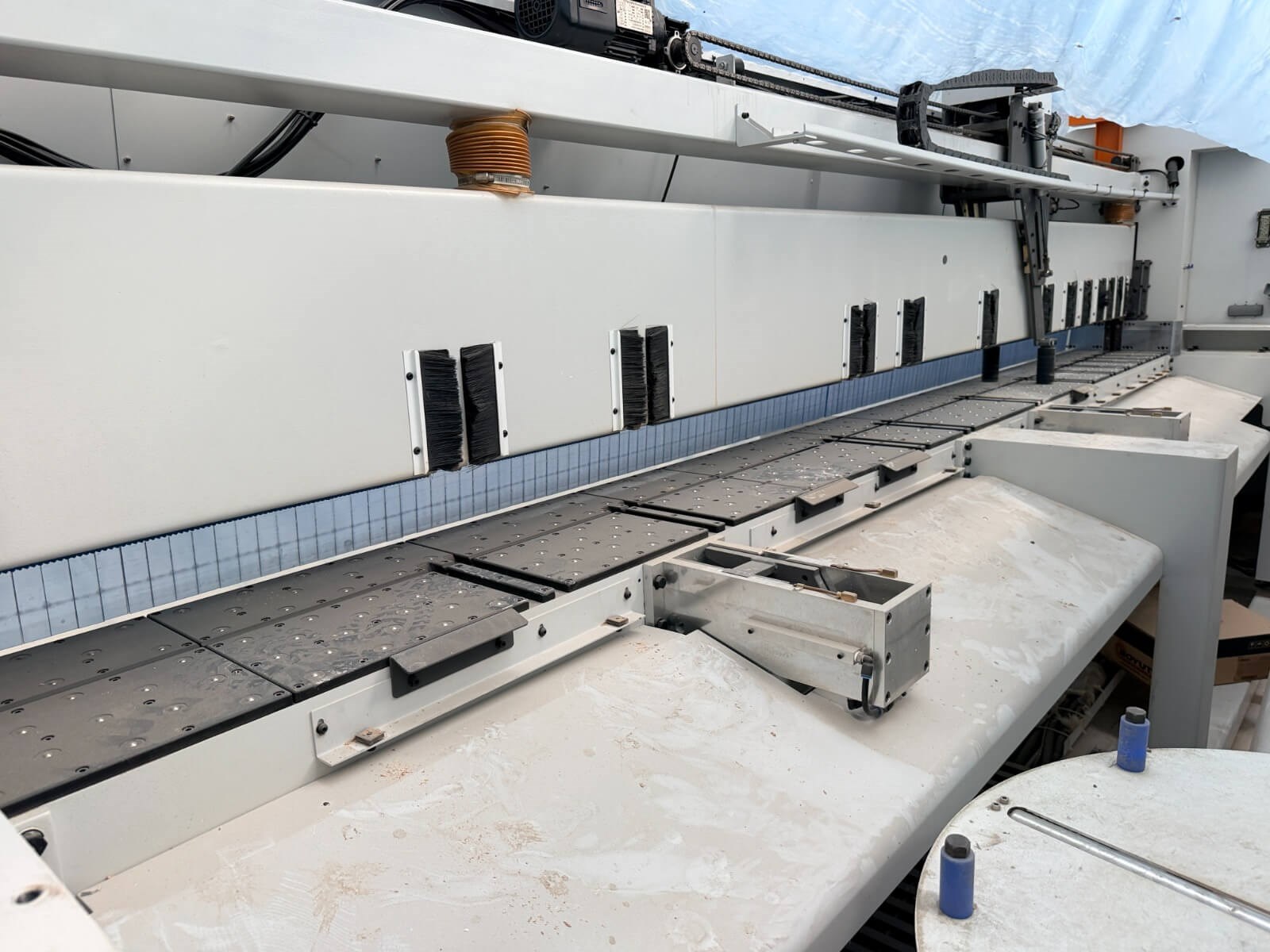

KDT Ks 842 Asansörlü Panel Ebatlama Makinesi (2022)
KDT KS 842; MDF, suntalam, melamin kaplı levha ve benzeri panel malzemelerin seri ve hassas şekilde ebatlanması için kullanılan CNC kontrollü endüstriyel panel ebatlama makinesidir. Asansörlü yapı, servo kontrollü testere arabası ve çizici testere sistemi sayesinde yüksek kesim hassasiyeti ve tekrarlanabilir üretim sağlar. 4280 × 4280 mm'ye kadar çalışma ölçüsü ve 95 m/dk kesim hızı, makineyi yüksek adetli panel mobilya üretimleri için uygun hale getirir.
⚙️ Teknik Özellikler
🔹 Maksimum çalışma ölçüsü: 4280 × 4280 × 90 mm — Geniş çalışma alanı, standart panel ölçülerinin yanı sıra büyük ebatlı levhaların da işlenmesine olanak sağlar. 90 mm kesim yüksekliği, aynı anda istif hâlinde bulunan panellerin seri şekilde ebatlanabilmesi açısından önemlidir.
🔹 Minimum parça ölçüsü: 34 × 45 mm — Küçük parçaların da kontrollü şekilde kesilebilmesine imkân verir. Bu özellik, panelden maksimum verim alınması ve kesim planlarının daha esnek oluşturulması açısından avantaj sağlar.
🔹 Kesim hızı: 1–95 m/dk — Testere arabasının yüksek ilerleme hızı, kesim çevrim süresini azaltarak özellikle seri üretimde makinenin saatlik üretim kapasitesinin artırılmasına katkıda bulunur.
🔹 Testere arabası geri dönüş hızı: 1–110 m/dk — Kesim sonrasında testere arabasının hızlı şekilde başlangıç konumuna dönmesini sağlar. Boşta geçen süreyi azaltması, toplam çevrim süresinin kısaltılması açısından önemlidir.
🔹 İtici ilerleme hızı: 1–95 m/dk — Panelin kesim hattına hassas ve kontrollü şekilde konumlandırılmasını sağlar. Servo kontrollü hareket, ölçülerin tekrarlanabilirliği ve kesim doğruluğu açısından kritik bir parametredir.
🔹 Ana testere çapı: 450 / 75 mm — Büyük çaplı ana testere, yüksek kesim kapasitesi ve panel istiflerinde stabil kesim için uygun bir yapı sunar. Testere çapının doğru seçilmesi, kesim yüksekliği ve yüzey kalitesi üzerinde doğrudan etkilidir.
🔹 Ana testere motoru: 18,5 kW — Yüksek motor gücü, özellikle kalın panel istiflerinde testerenin yük altında devir kaybını azaltarak stabil kesim performansına katkıda bulunur.
🔹 Çizici testere çapı: 200 / 50 mm — Çizici testere, özellikle melamin kaplı ve dekoratif yüzeyli panellerde ana testere öncesinde yüzeyi kontrollü şekilde çizerek kesim hattında yüzey kopması ve kaplama kırılmasının azaltılmasına yardımcı olur.
🔹 Çizici testere motoru: 1,5 kW — Çizici ünitenin gerekli kesim hareketini kararlı şekilde gerçekleştirmesini sağlar. Ana testereyle birlikte çalışarak temiz ve düzgün panel kenarları elde edilmesine katkıda bulunur.
🔹 Testere arabası servo motoru: 2 kW — Testere arabasının hızlanma, yavaşlama ve konum kontrolünü hassaslaştırır. Servo tahrik, yüksek hızlarda dahi hareketin kontrollü gerçekleşmesine ve kesim tekrarlanabilirliğine katkı sağlar.
🔹 İtici servo motoru: 2 kW — Panel istifinin kesim pozisyonuna hassas şekilde taşınmasını sağlar. Kesim ölçülerinin sürekliliği açısından itici sisteminin konumlama doğruluğu kritik öneme sahiptir.
🔹 Toplam kurulu güç: 31,5 kW — Ana testere, çizici, servo tahrikler ve yardımcı sistemlerin toplam güç ihtiyacını ifade eder. Makinenin endüstriyel ve yüksek tempolu üretim için tasarlanmış güç altyapısını gösterir.
🔹 Çalışma basıncı: 0,6 MPa — Pnömatik sistemlerin stabil çalışması için gerekli basınç seviyesini ifade eder ve baskı, tutma ve ilgili otomasyon fonksiyonlarının güvenilir şekilde çalışmasına katkıda bulunur.
🔹 Toz emme bağlantıları: Ø100 + Ø125 + 2×Ø200 mm — Kesim sırasında oluşan talaş ve tozun etkili şekilde uzaklaştırılması için yüksek kapasiteli emiş bağlantıları bulunur. Etkili toz emişi, çalışma alanının temizliği ve kesim bölgesindeki görüş açısından önemlidir.
🔹 Makine ölçüleri: yaklaşık 7901 × 6656 × 1890 mm — Büyük çalışma kapasitesi nedeniyle makinenin kurulacağı alanda yeterli yerleşim ve servis mesafesinin planlanması gerekir.
🏭 Kullanım Alanları
🔹 Panel mobilya üretim tesisleri
🔹 MDF ve MDF-Lam kesimi
🔹 Suntalam ve melamin kaplı levha kesimi
🔹 Mobilya kapak ve gövde üretimi
🔹 Seri panel kesim operasyonları
🔹 Büyük ölçekli mobilya fabrikaları
🔹 Hassas ve tekrarlanabilir panel ebatlama uygulamaları
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 18,5 kW ana testere gücü, yüksek katlı panel istiflerinde kesim sırasında stabil çalışma için güçlü bir tahrik altyapısı sağlar.
🔹 95 m/dk kesim hızı, çevrim sürelerinin düşürülmesine ve seri üretimde yüksek kapasite elde edilmesine yardımcı olur.
🔹 Servo kontrollü testere arabası ve itici sistem, yüksek hızlı hareketlerde hassas konumlama ve tekrarlanabilir ölçü avantajı sağlar.
🔹 Çizici testere, özellikle dekoratif yüzeyli panellerde kesim kalitesini artırarak yüzeyde oluşabilecek kırılma ve kopmaları azaltmaya yardımcı olur.
🔹 4280 × 4280 mm çalışma alanı, büyük ebatlı levhaların tek makine üzerinde işlenmesine olanak sağlayarak üretim esnekliğini artırır.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
