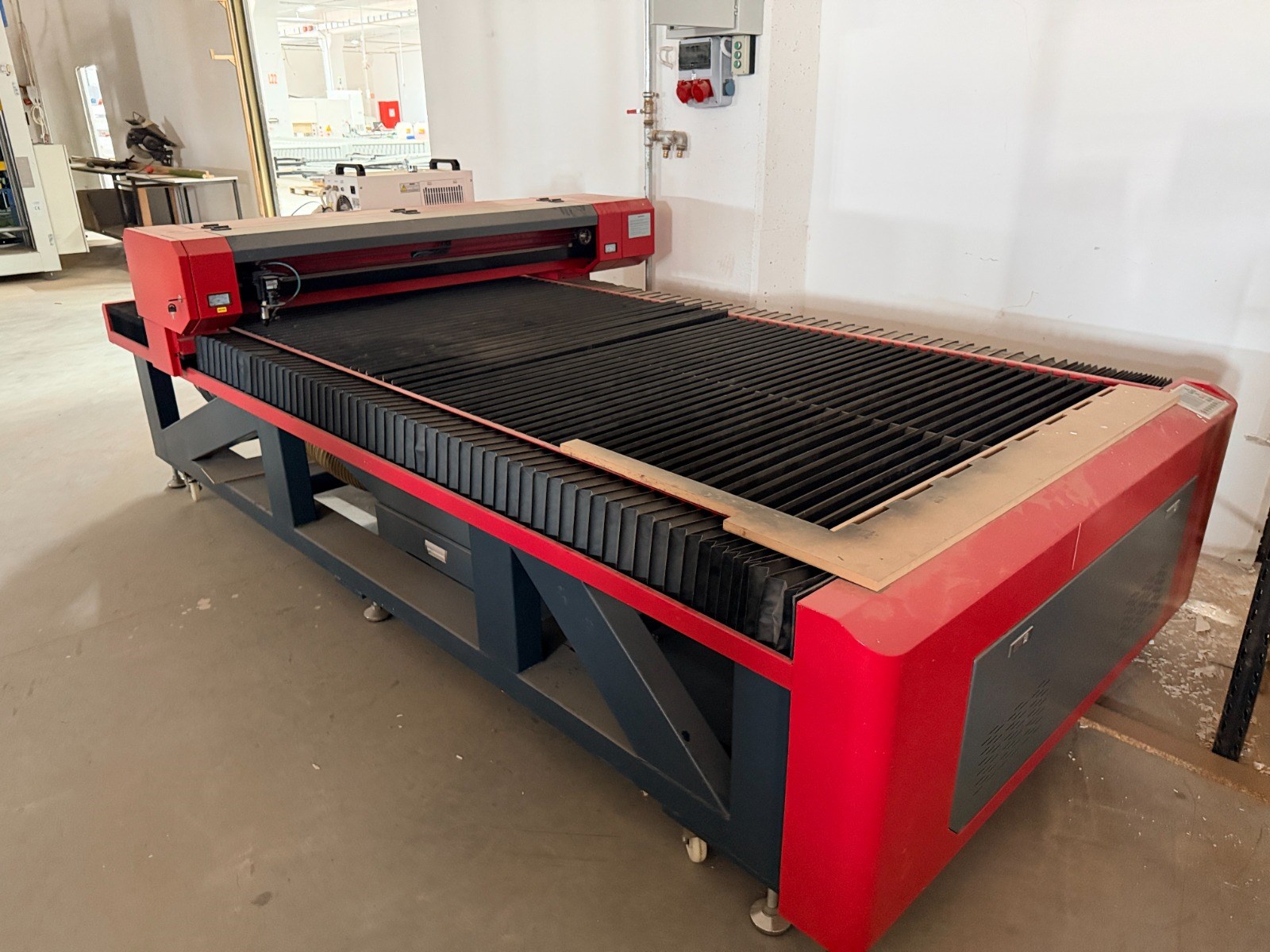

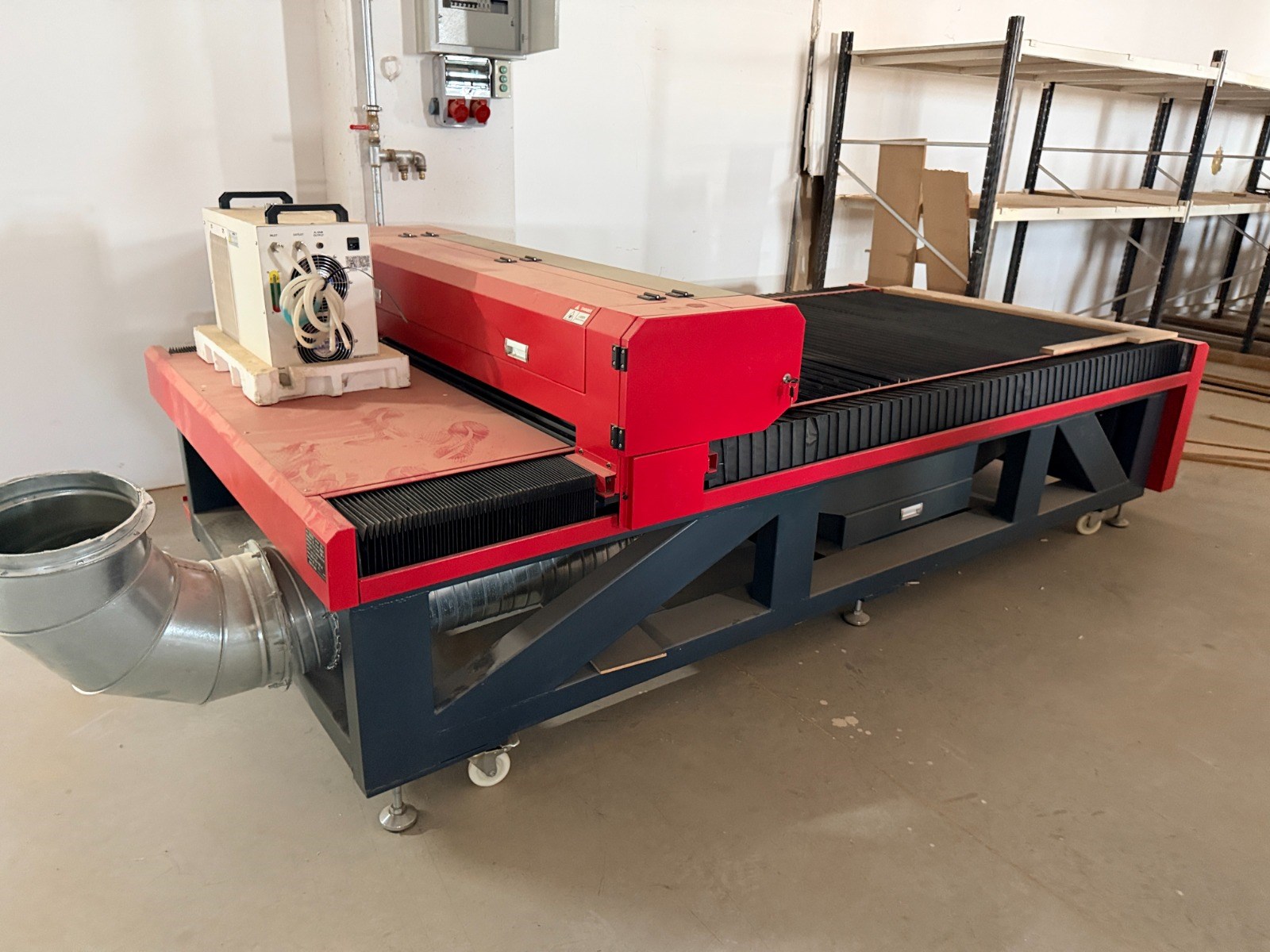

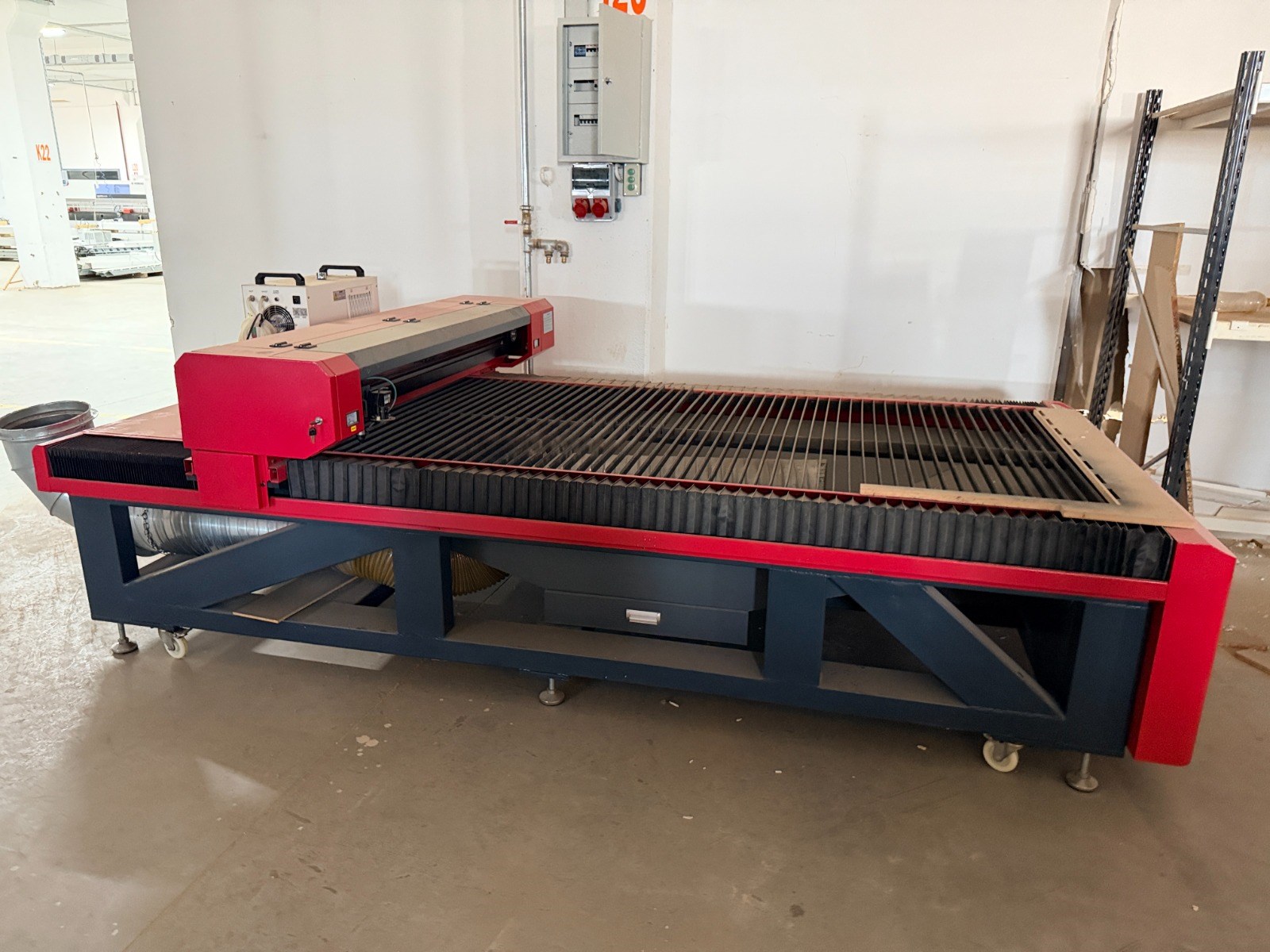

Lazer Makinesi 1325 CCD (2021)

1325 CCD Lazer Makinesi; baskılı ve desenli malzemelerin kamera destekli olarak algılanması, konturlarının takip edilmesi ve hassas şekilde kesilmesi için kullanılan CNC kontrollü bir lazer işleme sistemidir. 1300 × 2500 mm çalışma alanı, geniş levha ve tabaka malzemelerin işlenmesine olanak sağlarken CCD kamera sistemi, baskılı görsel üzerindeki kesim noktalarının otomatik olarak tanınmasına yardımcı olur. Ahşap, akrilik, kumaş, deri, kâğıt, karton ve çeşitli metal dışı malzemelerde kesim ve gravür uygulamalarında kullanılabilir.

⚙️ Teknik Özellikler

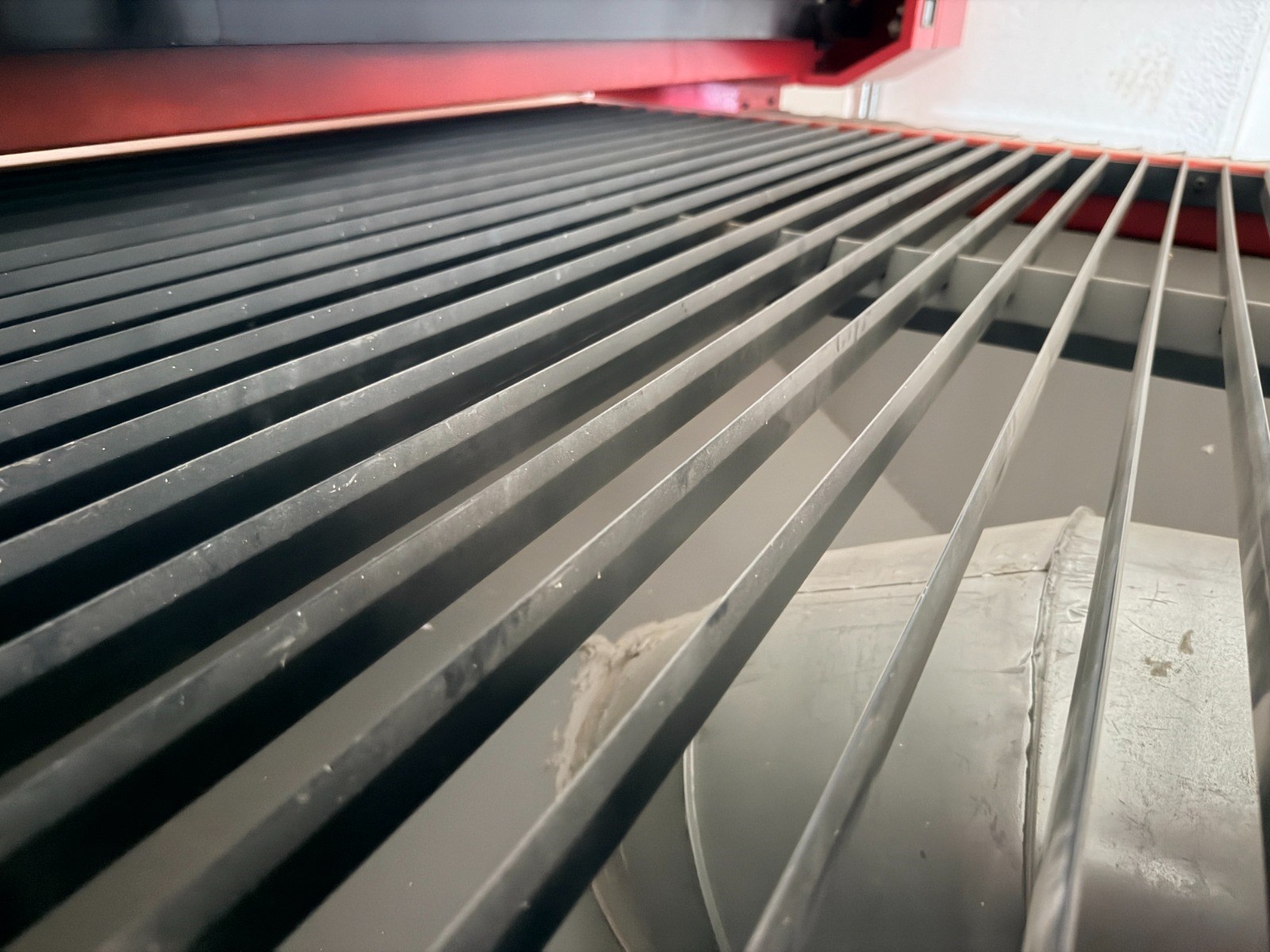

🔹 1300 × 2500 mm çalışma alanı: Geniş çalışma tablası, levha ve tabaka halinde gelen malzemelerin tek seferde işlenmesine olanak sağlar. Özellikle büyük ebatlı reklam, dekorasyon ve mobilya parçalarında parça bölme ihtiyacını azaltır.

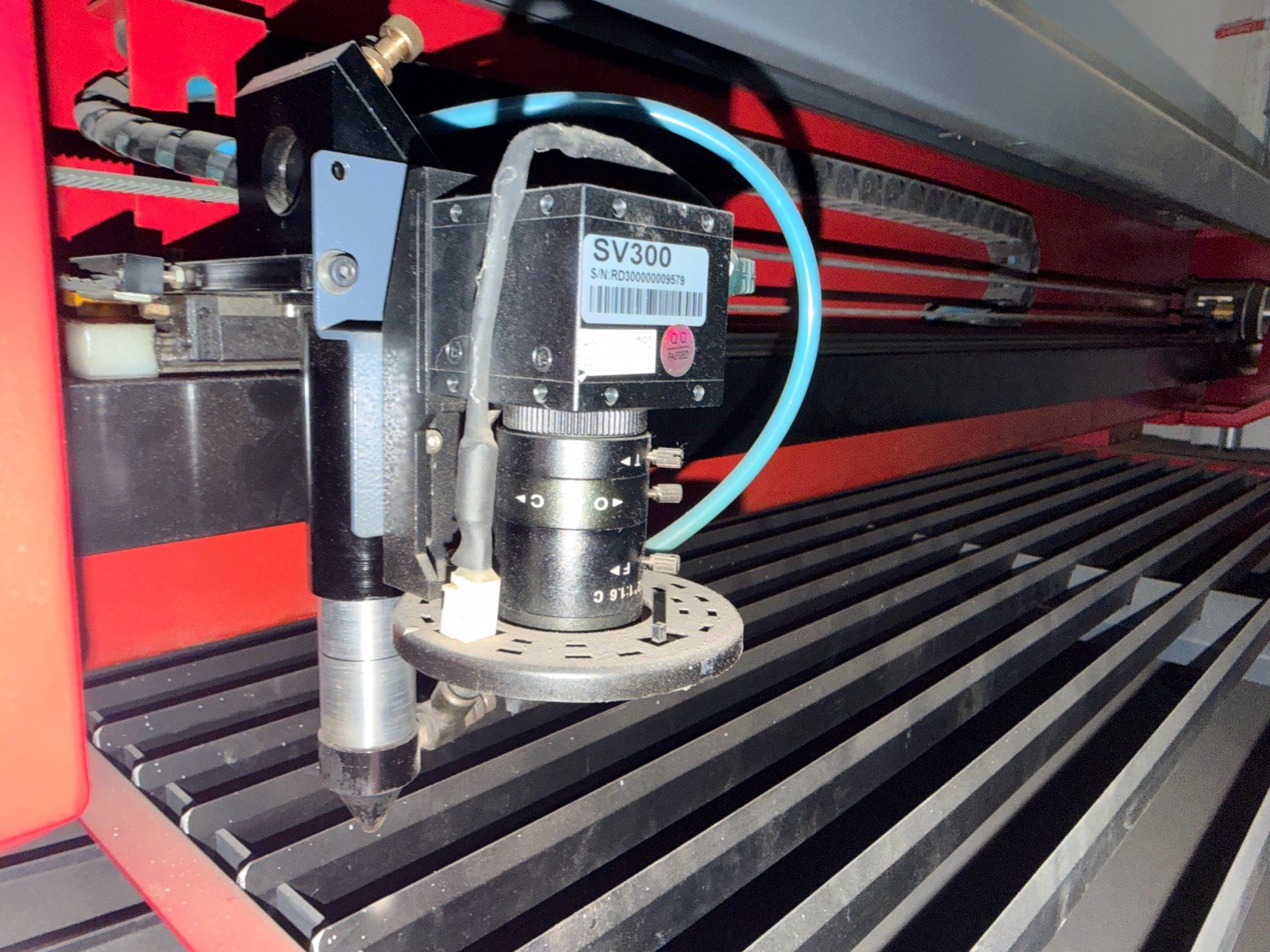

🔹 CCD kamera sistemi: Kamera, malzeme üzerindeki baskı veya referans işaretlerini algılayarak kesim konturunun doğru konumlandırılmasına yardımcı olur. Bu sistem özellikle baskılı malzemelerin kenarından kesim yapılırken manuel hizalama ihtiyacını azaltır.

🔹 CNC kontrollü eksen hareketleri: X, Y ve Z eksenlerinin bilgisayar kontrollü hareketi, oluşturulan çizimin iş parçasına tekrarlanabilir şekilde aktarılmasını sağlar. Böylece aynı geometrinin seri üretimde tekrar tekrar işlenmesi mümkün olur.

🔹 Lazer kesim ve gravür: Makine, kullanılan lazer konfigürasyonuna bağlı olarak metal dışı malzemelerde kesim ve yüzey gravürü gerçekleştirebilir. Kesim ile gravür işlemlerinin aynı sistemde yapılabilmesi, farklı üretim operasyonlarının tek makinede toplanmasına yardımcı olur.

🔹 Yüksek konumlandırma hassasiyeti: 1325 CCD sınıfındaki sistemlerde yaklaşık ±0,01–0,08 mm seviyelerinde konumlandırma/çalışma hassasiyetleri sunan konfigürasyonlar bulunmaktadır. Hassasiyet değeri kullanılan üretici ve makine konfigürasyonuna göre değişebildiğinden, bu değer makinenin kendi teknik dokümanıyla teyit edilmelidir.

🔹 Çoklu dosya formatı desteği: DXF, DWG, PLT, AI, BMP, DST gibi yaygın grafik ve CNC formatlarının desteklenmesi, tasarım programlarından hazırlanan çizimlerin üretim sürecine aktarılmasını kolaylaştırır.

🔹 Motorlu Z ekseni: Z eksenindeki hareket, farklı kalınlıktaki malzemelere göre çalışma yüksekliğinin ayarlanmasına imkân verir. Böylece farklı malzeme kalınlıklarında odak ve kesim koşullarının uygun şekilde ayarlanması sağlanabilir.

🔹 Sıvı soğutmalı lazer sistemi: 1325 CCD lazer makinelerinde CO₂ lazer tüpünün sıvı soğutmayla çalıştığı konfigürasyonlar yaygındır. Soğutma sistemi, lazer tüpünün çalışma sıcaklığının kontrol altında tutulması açısından önemlidir.

🔹 Çalışma hızı: 1325 CCD sınıfındaki makinelerde konfigürasyona göre farklı kesim ve gravür hızları bulunur. Örneğin bazı sistemlerde kesim hızı 600 mm/sn'ye, gravür hızı ise 900 mm/sn'ye kadar verilmektedir. Gerçek çalışma hızı malzeme, lazer gücü ve kesim parametrelerine bağlıdır.

🏭 Kullanım Alanları

🔹 Reklam ve tabela üretimi
🔹 Ahşap ve MDF işleme
🔹 Pleksi ve akrilik kesim
🔹 Kâğıt ve karton kesimi
🔹 Deri ve kumaş kesimi
🔹 Dekorasyon ve iç mekân uygulamaları
🔹 Baskılı malzemelerin kontur kesimi
🔹 Hediyelik eşya ve promosyon üretimi
🔹 Model ve prototip üretimi

💡 Mühendislik Açısından Öne Çıkan Avantajları

🔹 CCD ile otomatik hizalama: Baskılı malzemelerde görüntü ve kesim konturunun eşleştirilmesi, manuel pozisyonlama kaynaklı hataların azaltılmasına yardımcı olur.

🔹 Geniş çalışma alanı: 1300 × 2500 mm tabla, büyük levhaların işlenmesine olanak sağlayarak üretimde parça yerleşimini daha verimli hâle getirir.

🔹 Tekrarlanabilir üretim: CNC kontrollü hareket sistemi, aynı tasarımın çok sayıda parçada benzer ölçü ve geometriyle işlenmesini sağlar.

🔹 Çok yönlü kullanım: Kesim ve gravür işlemlerinin aynı makinede yapılabilmesi, farklı üretim ihtiyaçları için ekipman kullanımını esnek hâle getirir.

🔹 Malzeme tasarrufu: CCD kamera ile konturun doğru algılanması, özellikle baskılı malzemelerde kesim hattının görsele göre hassas şekilde takip edilmesine yardımcı olarak hatalı kesim ve malzeme kayıplarının azaltılmasına katkı sağlar.

Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
