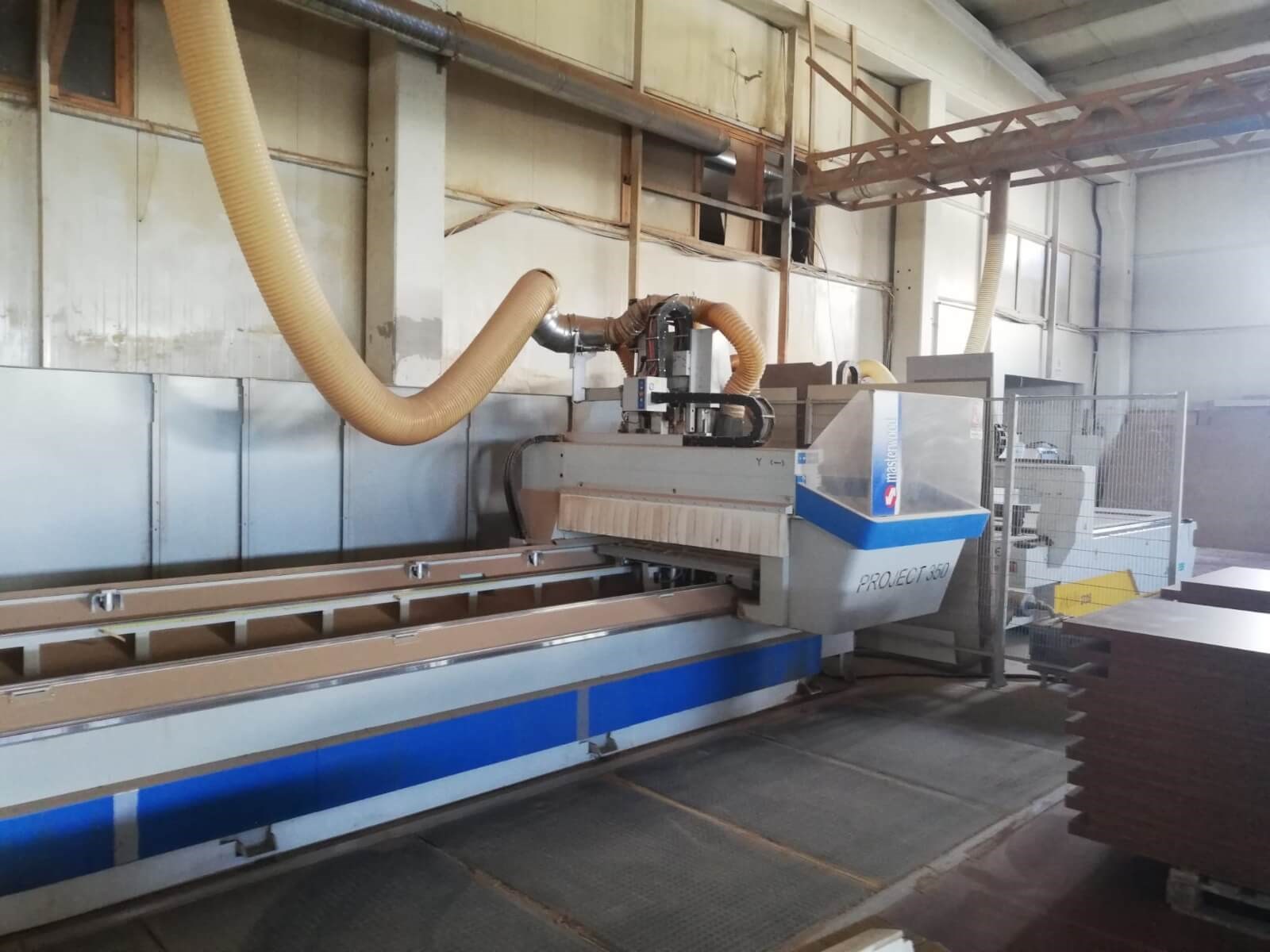

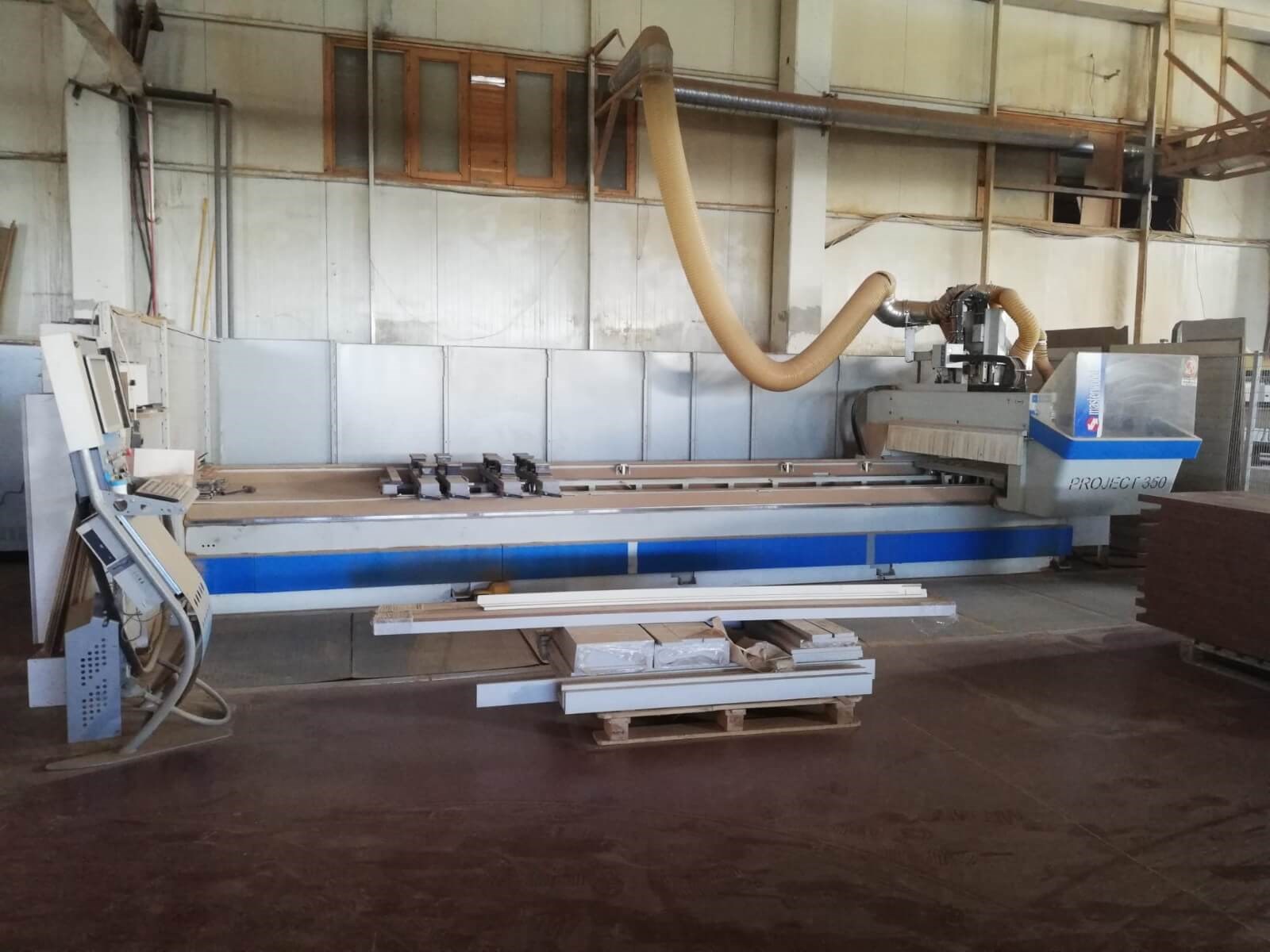

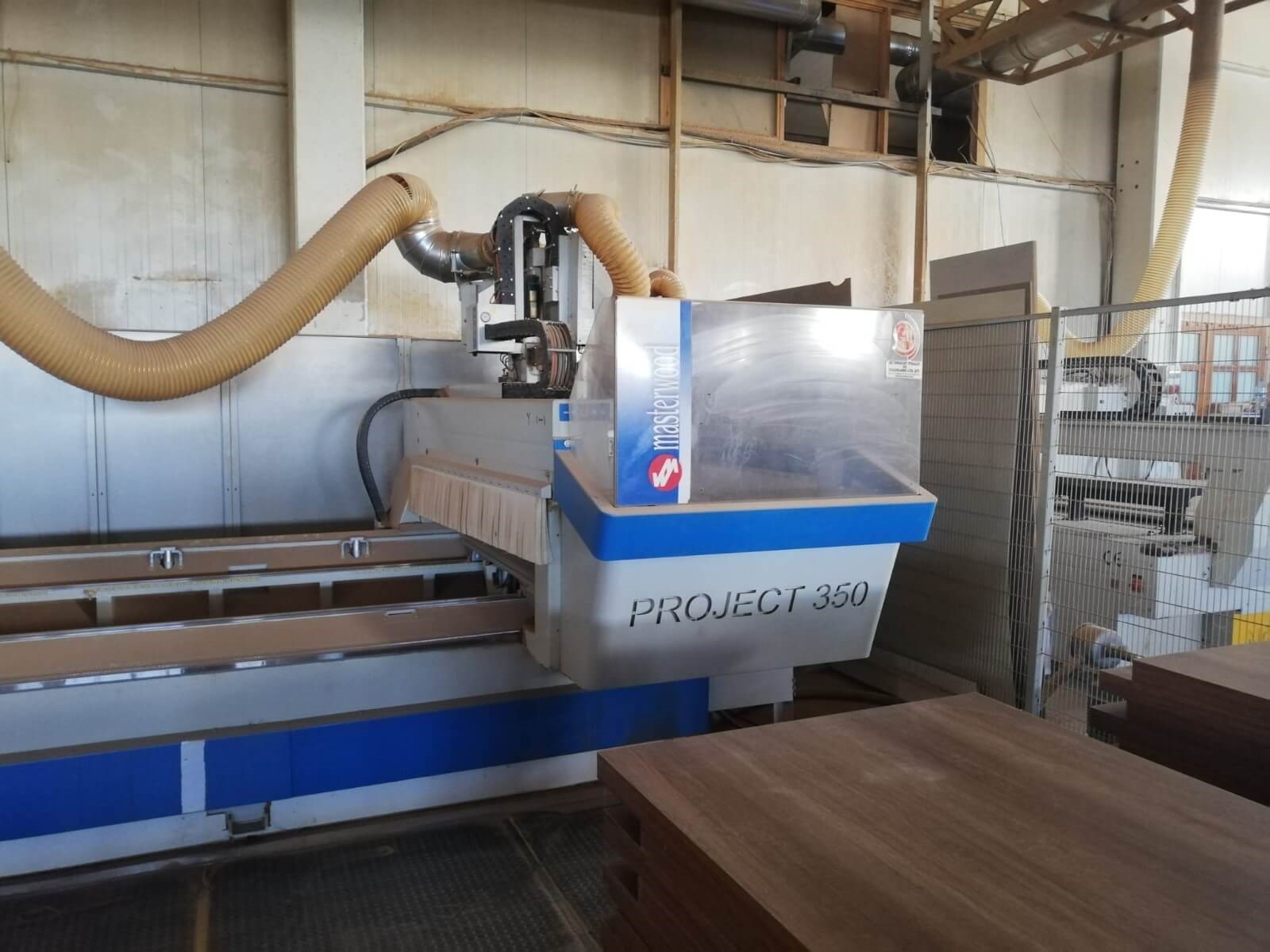

MASTERWOOD Project 350 L Kapı Frezeli Cnc Makinesi (2013)
MASTERWOOD Project 350 L; ahşap kapı, masif ahşap ve panel esaslı parçaların delme, frezeleme, kanal açma ve kapı donanım işlemlerinin CNC kontrollü olarak gerçekleştirilmesi için tasarlanmış çok amaçlı ahşap işleme merkezidir. Kapı kilidi için yatay frezeleme ünitesi, delik kafası ve güçlü HSK 63F iş mili gibi ekipmanları sayesinde kapı üretiminde farklı operasyonların aynı makine üzerinde gerçekleştirilmesine imkân sağlar. 2013 yılı Project 350 serisi için 4 eksenli konfigürasyonlar da bulunmaktadır.
⚙️ Teknik Özellikler
🔹 X Ekseni: 3.220 mm – X ekseni hareket mesafesi, parçanın boyuna doğrultudaki işleme alanını belirler. Bu kapasite uzun kapı elemanlarının ve büyük ahşap parçaların tek bağlamada işlenmesine olanak sağlar.
🔹 Y Ekseni: 1.320 mm – 1.320 mm'lik Y hareketi, kapı kanadı ve geniş panel parçalarında yeterli çalışma alanı sunarak farklı ölçülerde parçaların CNC üzerinde işlenmesini destekler.
🔹 Z Ekseni: 200 mm – 200 mm Z hareketi, farklı kalınlıklardaki masif ahşap ve panel parçalarının işlenmesinde takımın yeterli dikey hareket kabiliyetine sahip olmasını sağlar.
🔹 4 Eksenli CNC Yapısı – 4 eksenli yapı, takımın parçaya farklı yönlerden kontrollü olarak yaklaşmasını sağlayarak özellikle kapı, masif ahşap ve karmaşık geometrili parçaların işlenmesinde esneklik kazandırır.
🔹 12 kW HSK 63F İş Mili – 12 kW'lık güçlü iş mili, frezeleme sırasında yüksek talaş kaldırma kapasitesi sağlarken HSK 63F takım bağlantısı takımın rijit ve hassas şekilde tutulmasına yardımcı olur. Bu yapı, özellikle masif ahşapta ağır frezeleme operasyonları için önemlidir.
🔹 19 Milli Delik Kafası – Çoklu delik kafası, birden fazla delik operasyonunun aynı çevrim içerisinde gerçekleştirilmesini sağlayarak kapı ve mobilya parçalarında tekrarlı delik işlemlerinin hızlandırılmasına katkıda bulunur.
🔹 16 Pozisyonlu Takım Magazin Sistemi – Takım magazini, farklı freze ve delme takımlarının makine üzerinde hazır tutulmasını sağlayarak operasyonlar arasında manuel takım değiştirme ihtiyacını azaltır ve üretim sürekliliğini artırır. Project 350 serisinin ilgili konfigürasyonlarında 16 pozisyonlu takım magazini bulunmaktadır.
🔹 Kapı Kilidi İçin Yatay Freze Ünitesi – Kapı kilit yuvasının işlenmesi için kullanılan yatay freze ünitesi, kilit bölgesinin CNC kontrollü olarak açılmasına olanak sağlar. Bu özellik makineyi standart panel işleme operasyonlarının yanında kapı üretimine yönelik özel bir çözüm haline getirir.

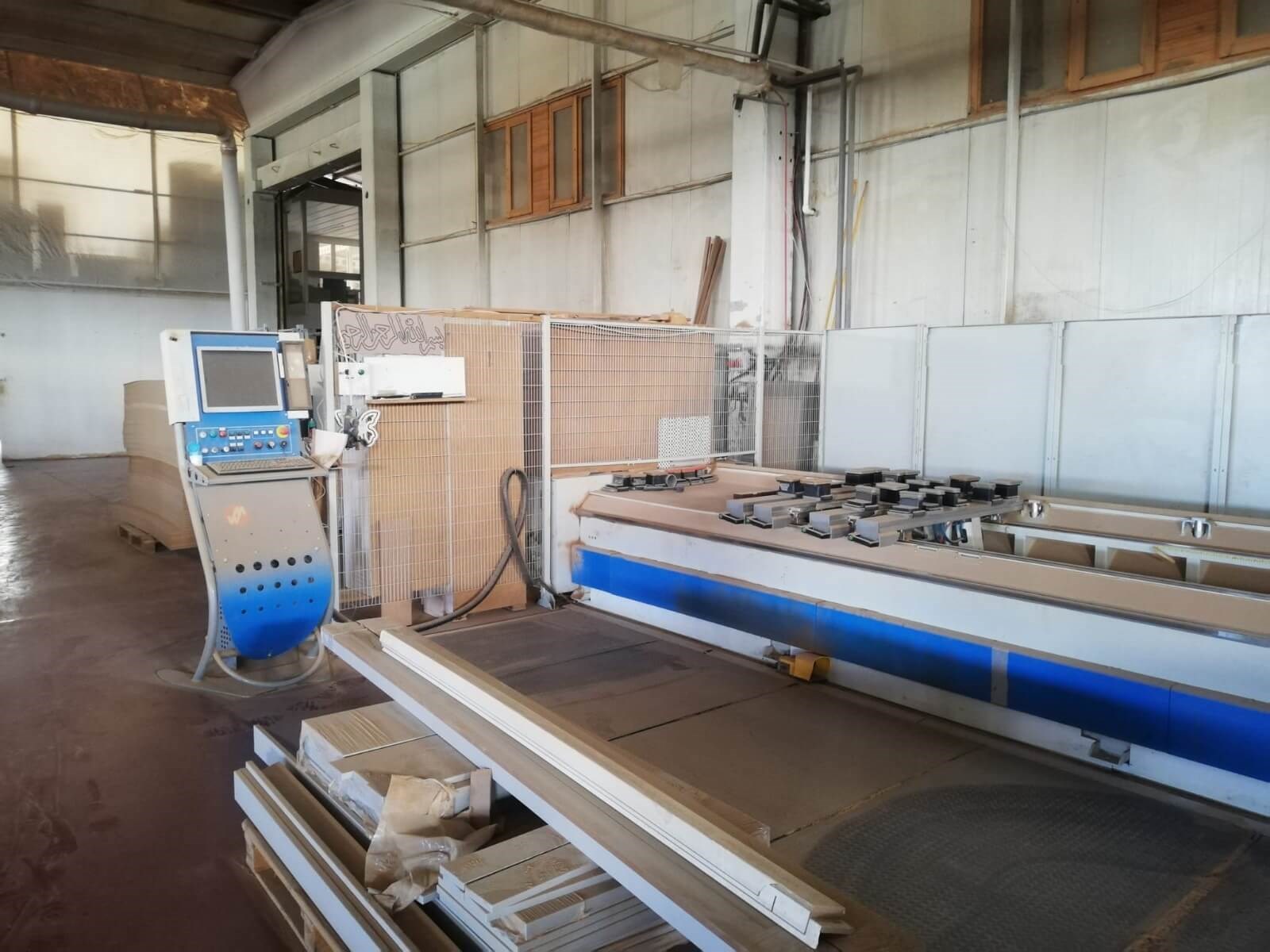

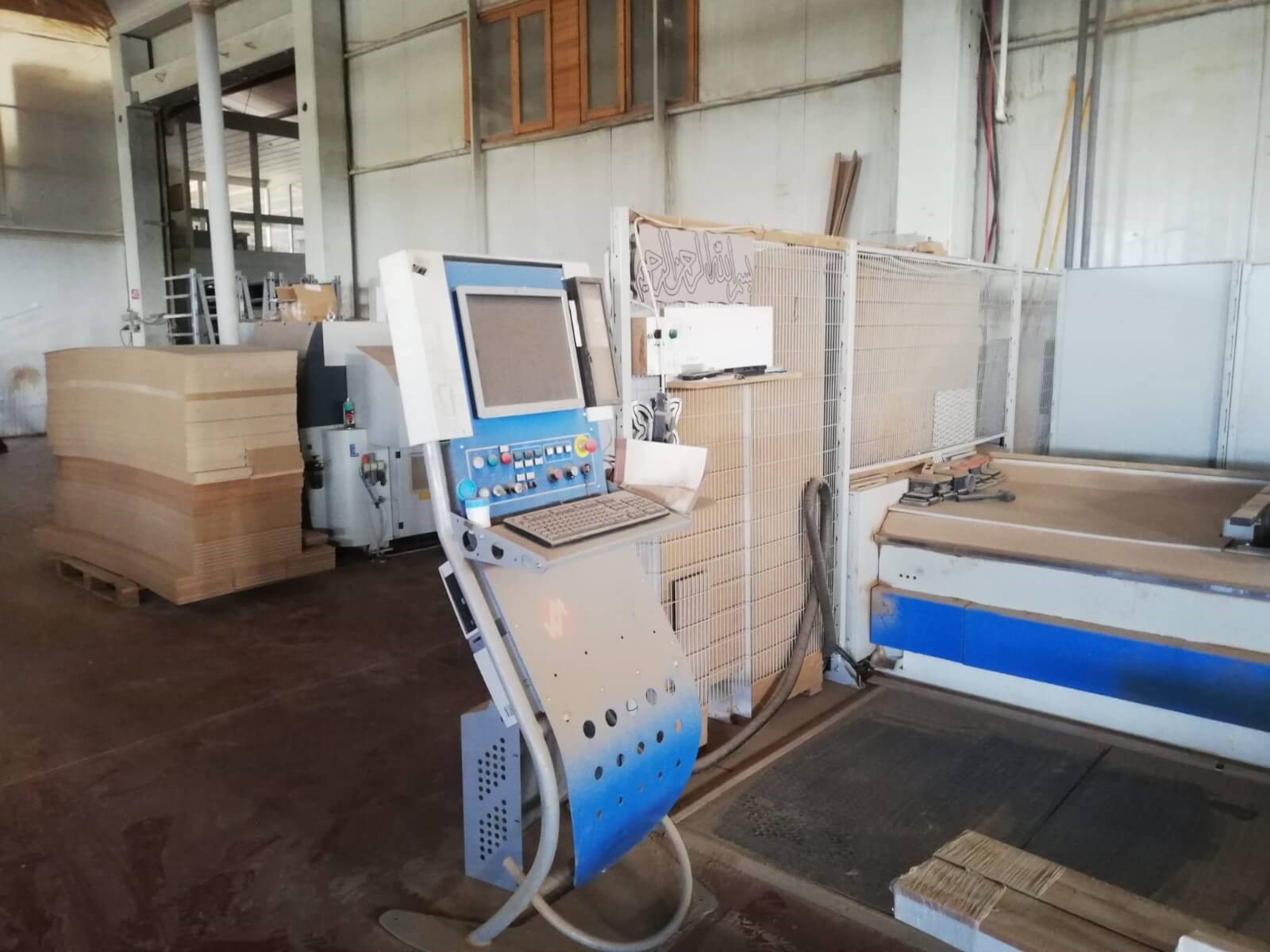

🔹 CNC Kontrollü Çalışma – Program kontrollü eksen hareketleri, delik ve frezeleme operasyonlarının aynı ölçülerde tekrarlanabilmesini sağlar. Özellikle seri kapı üretiminde ölçü standardizasyonu ve operatör kaynaklı farklılıkların azaltılması açısından önemlidir.

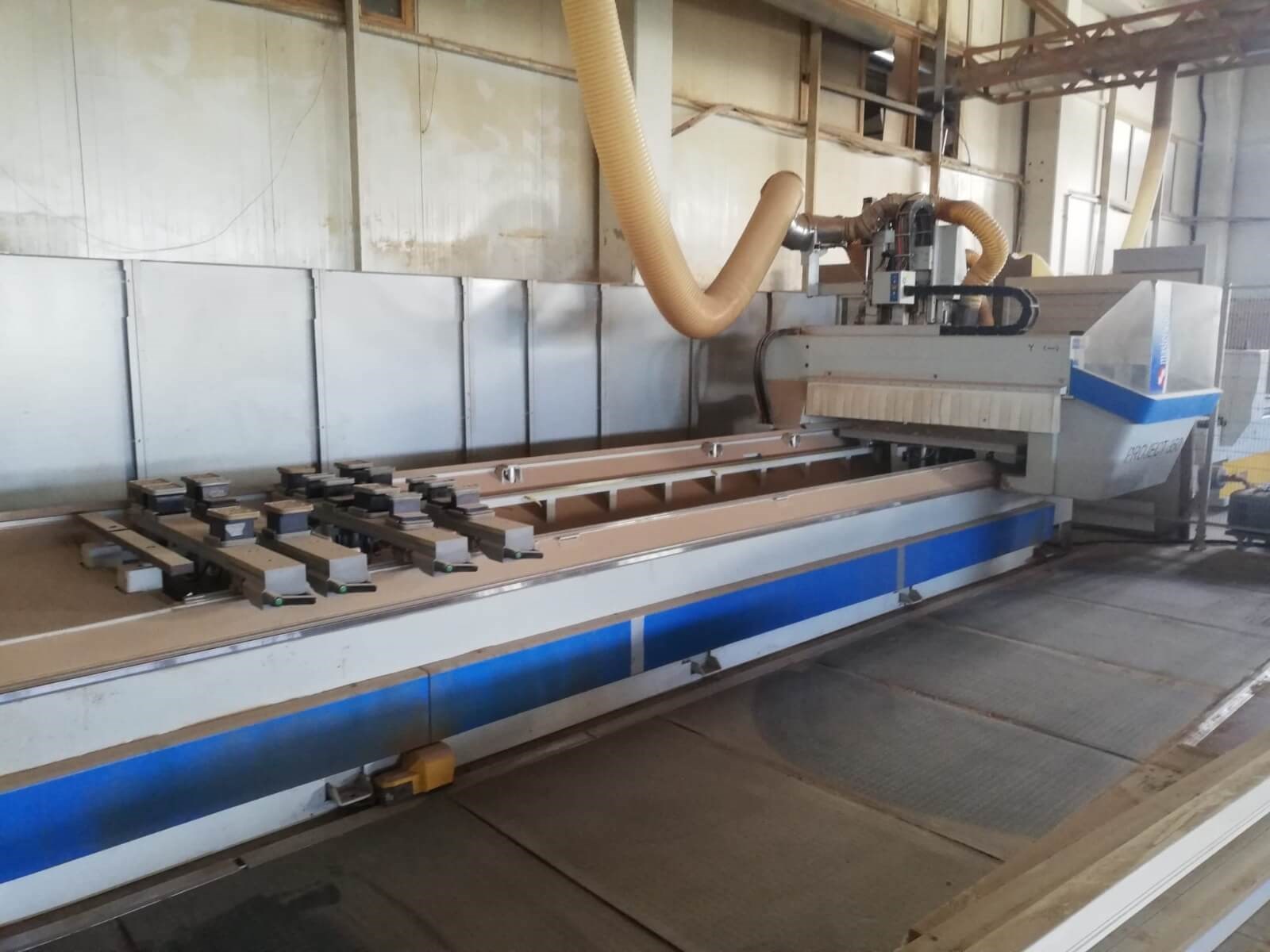

🔹 Vakum Tabla Sistemi – Vakumlu bağlama, iş parçasının çalışma sırasında sabit tutulmasına yardımcı olarak frezeleme ve delme operasyonlarında pozisyon kararlılığını artırır. Project 350 L konfigürasyonlarında 100–200 m³/h seviyesinde vakum pompası seçenekleri görülmektedir; mevcut makinenin gerçek pompa kapasitesi konfigürasyona göre kontrol edilmelidir.
🏭 Kullanım Alanları
🔹 Ahşap ve masif ahşap kapı üretimi
🔹 İç kapı ve özel tasarım kapı üretimi
🔹 Kapı kilit ve kol yuvası frezeleme
🔹 Menteşe ve bağlantı deliklerinin işlenmesi
🔹 Masif ahşap parça frezeleme
🔹 MDF ve ahşap esaslı panel işleme
🔹 Seri üretim ve özel ölçülü CNC ahşap işleme
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 12 kW HSK 63F iş mili, yüksek rijitlik ve güçlü talaş kaldırma kapasitesi sayesinde hem hassas hem de ağır frezeleme operasyonlarında avantaj sağlar.
🔹 19 milli delik kafası, çok sayıda delik operasyonunun tek çevrimde yapılmasını sağlayarak özellikle kapı ve bağlantı işlemlerinde çevrim süresini azaltır.
🔹 Kapı kilit freze ünitesi, kilit yuvası gibi özel operasyonların ayrı bir makineye ihtiyaç duyulmadan CNC prosesi içerisinde yapılabilmesini sağlar.
🔹 Çoklu takım magazini, farklı freze ve delme operasyonları arasında otomatik geçiş sağlayarak üretimde süreklilik oluşturur.
🔹 Geniş eksen hareketleri, uzun ve geniş kapı elemanlarının tek bağlamada işlenebilmesine olanak sağlayarak yeniden konumlandırmadan kaynaklanan ölçü hatalarını azaltır.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
