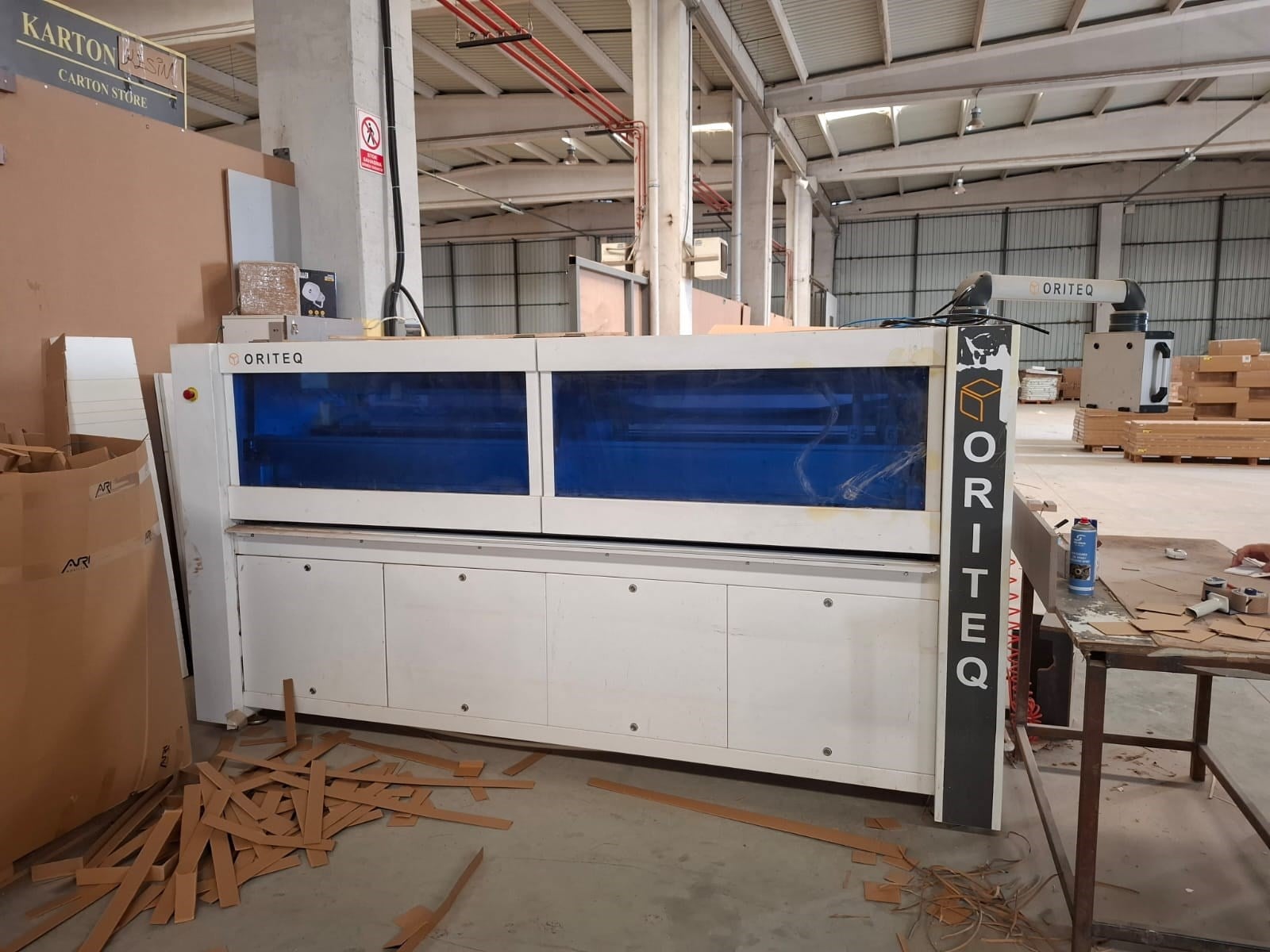

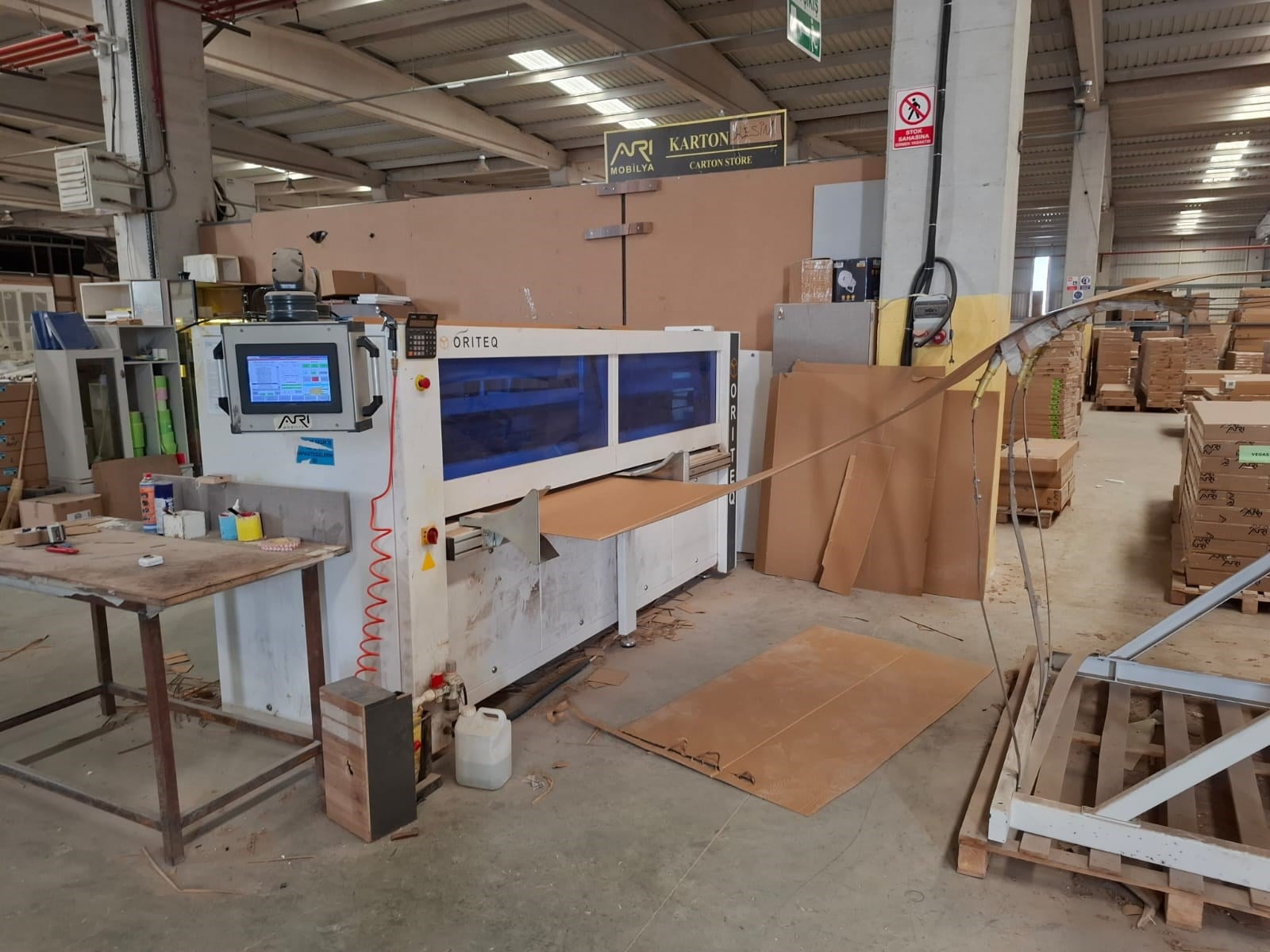

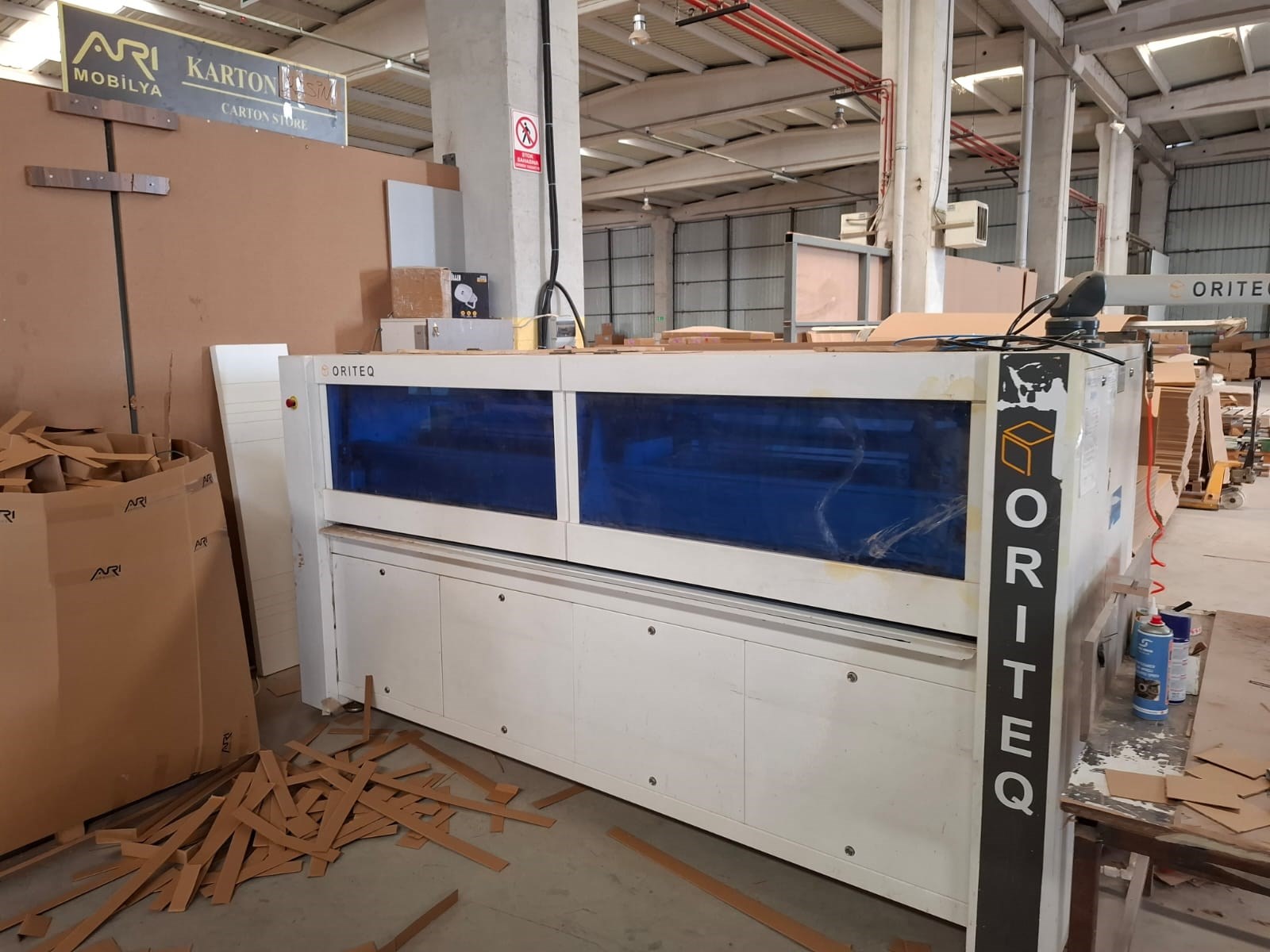

Orimak Oriteq Karton Cnc Makinesi

ORIMAK ORITEQ Karton CNC Makinesi; oluklu karton levhaların otomatik olarak kesilmesi, ölçülendirilmesi ve kutu formunun oluşturulması için geliştirilmiş CNC kontrollü endüstriyel bir karton işleme makinesidir. Farklı ölçülerde kutuların hızlı şekilde hazırlanmasına olanak sağlayarak özellikle ambalaj, e-ticaret, mobilya ve ürün paketleme süreçlerinde esnek üretim imkânı sunar. ORITEQ sisteminde kutu ölçülerinin kontrol panelinden girilmesiyle makine ayarları servo kontrollü olarak otomatik gerçekleştirilebilir.

⚙️ Teknik Özellikler

🔹 CNC kontrollü otomatik kesim: Karton levhanın programlanan ölçülere göre kesilmesini ve kutu geometrisinin oluşturulmasını sağlar. CNC kontrollü yapı, farklı kutu ölçüleri arasında geçiş yapılırken ölçüsel tekrarlanabilirliği artırır.

🔹 Servo kontrollü otomatik ayar sistemi: Üretilecek kutunun ölçüleri kontrol ekranından girildiğinde gerekli ayarların otomatik yapılmasını sağlar. Bu sistem, manuel ayar ihtiyacını azaltarak model değişimlerinde hazırlık süresini kısaltır. Üretici, ayarların bir dakikadan kısa sürede yapılabildiğini belirtmektedir.

🔹 Karton kalınlığı: 2–7 mm: Farklı kalınlıklardaki oluklu kartonların işlenebilmesine olanak verir. Böylece hafif ambalajlardan daha yüksek mukavemet gerektiren taşıma kutularına kadar geniş bir kullanım alanı oluşturur.

🔹 Karton genişliği: ORITEQ ailesinde modele göre 200–2600 mm veya 300–2400 mm çalışma genişlikleri bulunmaktadır. Bu nedenle kesin genişlik değeri makinenin Q-BOX veya Qs-BOX konfigürasyonuna göre belirlenmelidir.

🔹 Yüksek hızlı karton besleme: ORITEQ Q-BOX/Qs-BOX modellerinde yatay besleme hızı 60 m/dak, dikey besleme hızı 40 m/dak seviyesine ulaşmaktadır. Yüksek besleme hızı, özellikle tekrarlı kutu üretimlerinde çevrim süresinin azaltılmasına ve üretim kapasitesinin artırılmasına katkı sağlar.

🔹 FEFCO kutu tipleri: Q-BOX modelinde 80, Qs-BOX modelinde 55 farklı tanımlı FEFCO kutu tipi bulunmaktadır. Hazır kutu tiplerinin kullanılması, yeni üretimlerde programlama ve ayar sürecini kolaylaştırır.

🔹 Dikey bıçak sistemi: Modele göre Q-BOX'ta 8 standart bıçak ve 9–16 bıçak opsiyonu, Qs-BOX'ta ise 7 standart bıçak bulunmaktadır. Bıçak sayısı, aynı karton üzerinde oluşturulabilecek kesim ve bölme geometrilerinin çeşitliliğini doğrudan etkiler.

🔹 Otomatik ölçülendirme: Kutunun iç ölçülerinin girilmesiyle makinenin gerekli çalışma ayarlarını otomatik gerçekleştirmesi, farklı ebatlarda kutuların aynı üretim hattında hızlı şekilde hazırlanmasına imkân verir.

🔹 Dokunmatik kontrol: Operatörün kutu tipini ve ölçülerini kontrol panelinden yönetmesine olanak sağlayarak makinenin kullanımını kolaylaştırır. Bu yapı, farklı kutu siparişleri arasında hızlı geçiş açısından önemlidir.

🔹 Karton besleme: ORITEQ sistemleri modele göre sonsuz form/fanfold veya levha tipi kartonla çalışabilecek şekilde yapılandırılabilir. Bu esneklik, farklı ambalaj üretim senaryolarına uyum sağlar.

🔹 Basınçlı hava: Q-BOX ve Qs-BOX modellerinde minimum 7 bar basınçlı hava ihtiyacı bulunmaktadır. Pnömatik sistemlerin kararlı çalışması için tesis hava hattının yeterli basınç ve debiyi sağlayabilmesi gerekir.

🔹 ORIMAK yazılımı: Makinenin üretim ve kutu oluşturma işlemlerinin kontrol edilmesini sağlayan üretici yazılımıdır. Programlanabilir yapı, farklı kutu tiplerinin tekrarlanabilir şekilde üretilmesine katkı sağlar.

🏭 Kullanım Alanları

🔹 Oluklu mukavva ve karton kutu üretimi
🔹 E-ticaret ürünleri için özel ambalaj üretimi
🔹 Mobilya ve ahşap ürünlerin paketlenmesi
🔹 Seri ve düşük adetli özel kutu üretimi
🔹 Ürüne özel ölçülendirilmiş ambalajlar
🔹 Depolama ve sevkiyat ambalajları

💡 Mühendislik Açısından Öne Çıkan Avantajları

🔹 CNC ve servo kontrollü yapı, farklı kutu ölçülerine geçişte manuel ayar ihtiyacını azaltarak üretim sürekliliğini artırır.

🔹 60 m/dak seviyesine ulaşan besleme hızı, seri üretimde kartonun makineden daha hızlı geçirilmesini sağlayarak kapasiteyi destekler.

🔹 FEFCO kutu tiplerinin hazır olarak tanımlanması, yeni üretimlerde programlama sürecini kolaylaştırır.

🔹 Değişken bıçak konfigürasyonu, farklı kutu geometrilerinin tek makine üzerinde üretilebilmesini sağlar.

🔹 Ürüne özel kutu üretimi, gereğinden büyük ambalaj kullanımını azaltarak karton tüketimi, depolama ve nakliye maliyetlerinin düşürülmesine katkı sağlar.

Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
