SCM Superfici Compact Spray Gls Kurutma Odalı Boya Atım Kabini (2013)

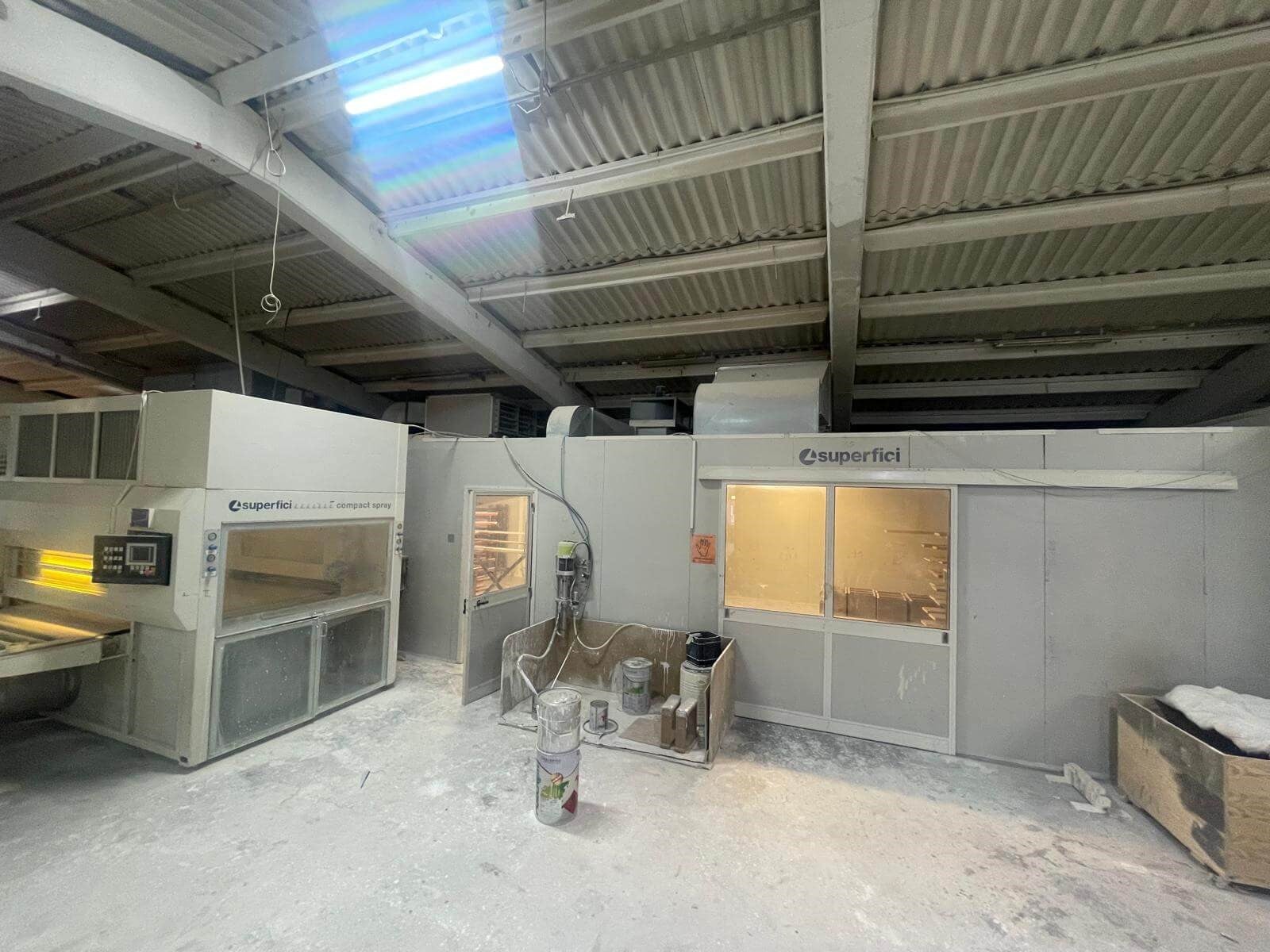

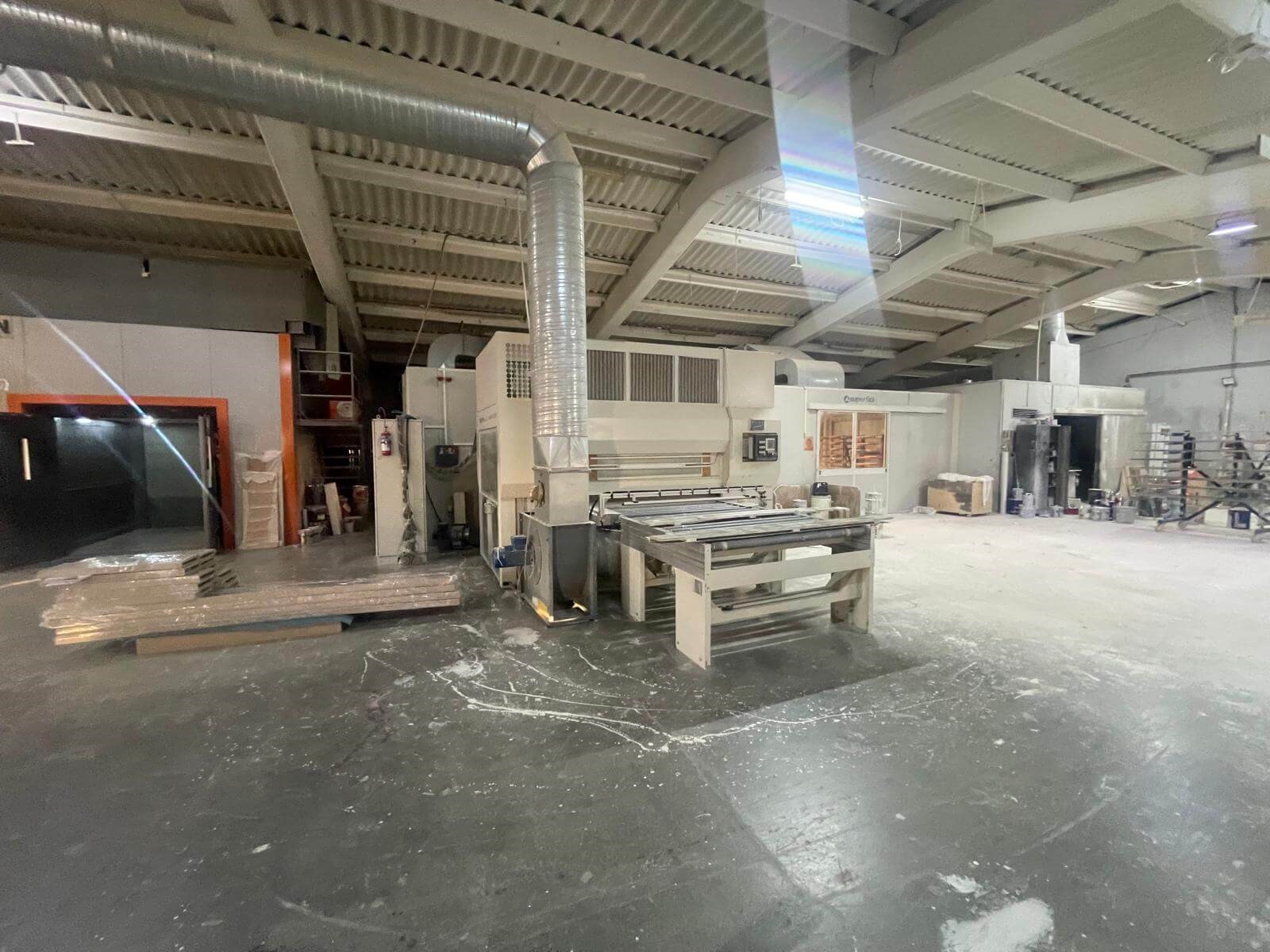

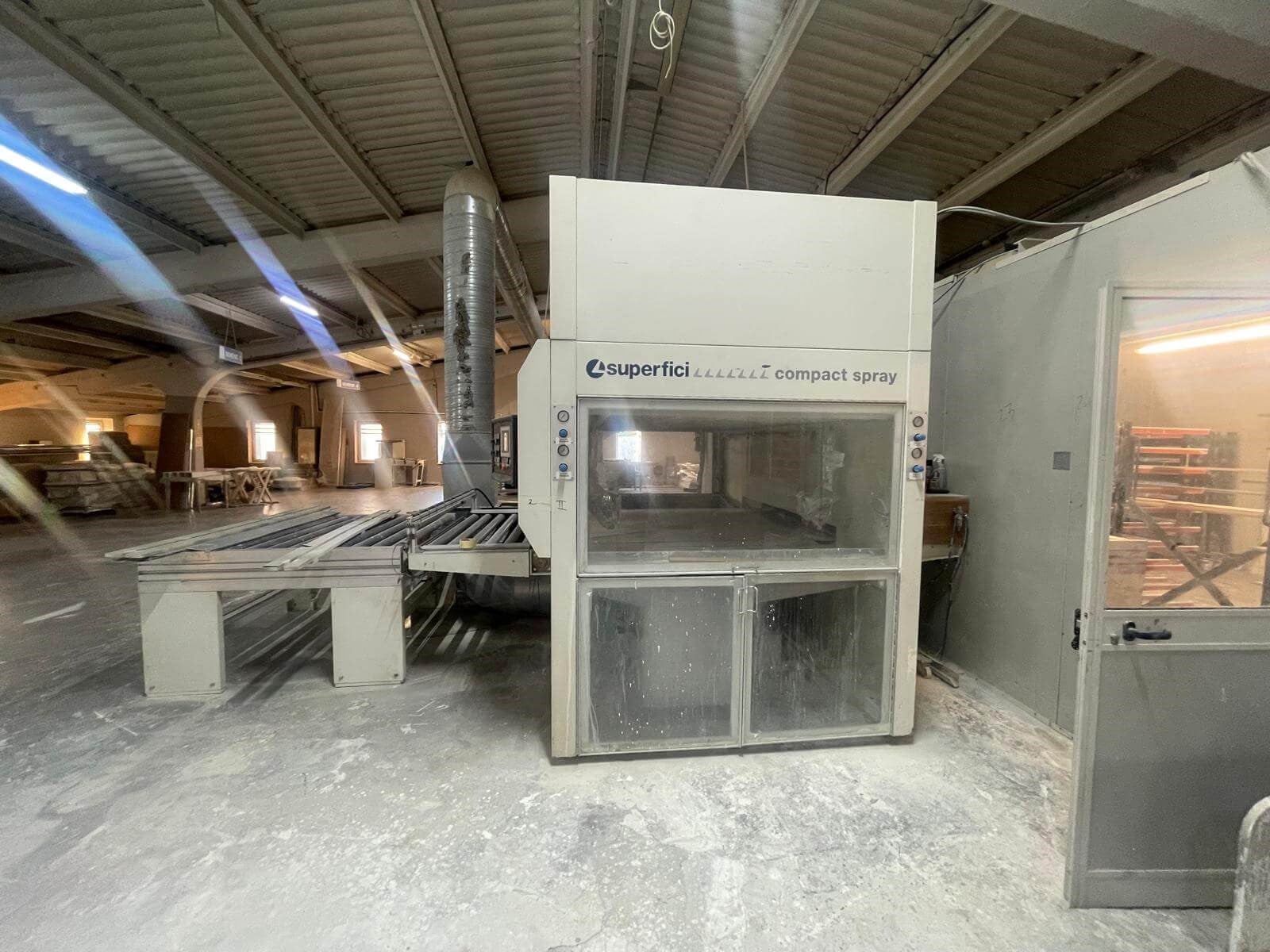

SCM Superfici Compact Spray GLS; MDF, MDF-Lam, ahşap panel, mobilya parçaları ve kapı gibi düz yüzeyli ürünlerin otomatik olarak boyanması için geliştirilmiş endüstriyel sprey boya sistemidir. Basınçlı boya kabini, otomatik püskürtme kolları, ürün algılama sistemi ve boya sonrası kurutma odasıyla birlikte çalışarak yüzey kaplama prosesini daha kontrollü ve tekrarlanabilir hale getirir. Superfici Compact sistemleri orta ve yüksek üretim hacimlerine yönelik olarak; mobilya panelleri, mutfak parçaları, kapılar ve benzeri ürünlerin boyanmasında kullanılmaktadır.
⚙️ Teknik Özellikler
🔹 Çalışma Genişliği: 1.300 mm – 1.300 mm'ye kadar çalışma genişliği, geniş mobilya panellerinin ve büyük yüzeyli parçaların tek geçişte boya uygulamasına alınmasını sağlar. Bu kapasite özellikle panel mobilya üretiminde parça başına çevrim süresinin azaltılması açısından önemlidir.
🔹 Maksimum İş Parçası Kalınlığı: yaklaşık 80 mm – 80 mm'ye kadar ürün kalınlığı, yalnızca ince panel parçalarının değil, daha kalın mobilya komponentleri ve ahşap parçaların da sistem içerisinde işlenebilmesini sağlar.
🔹 İş Parçası Uzunluğu: yaklaşık 300–4.800 mm – Geniş uzunluk aralığı, küçük mobilya parçalarından uzun panel ve kapı komponentlerine kadar farklı ürünlerin aynı boya hattında işlenmesine olanak verir.
🔹 İş Parçası Genişliği: yaklaşık 25–1.300 mm – Farklı genişliklerdeki ürünlerin otomatik püskürtme hattına alınabilmesi, üretimde ürün çeşitliliğini artırır ve farklı ölçüler için ayrı boya ekipmanı ihtiyacını azaltır.

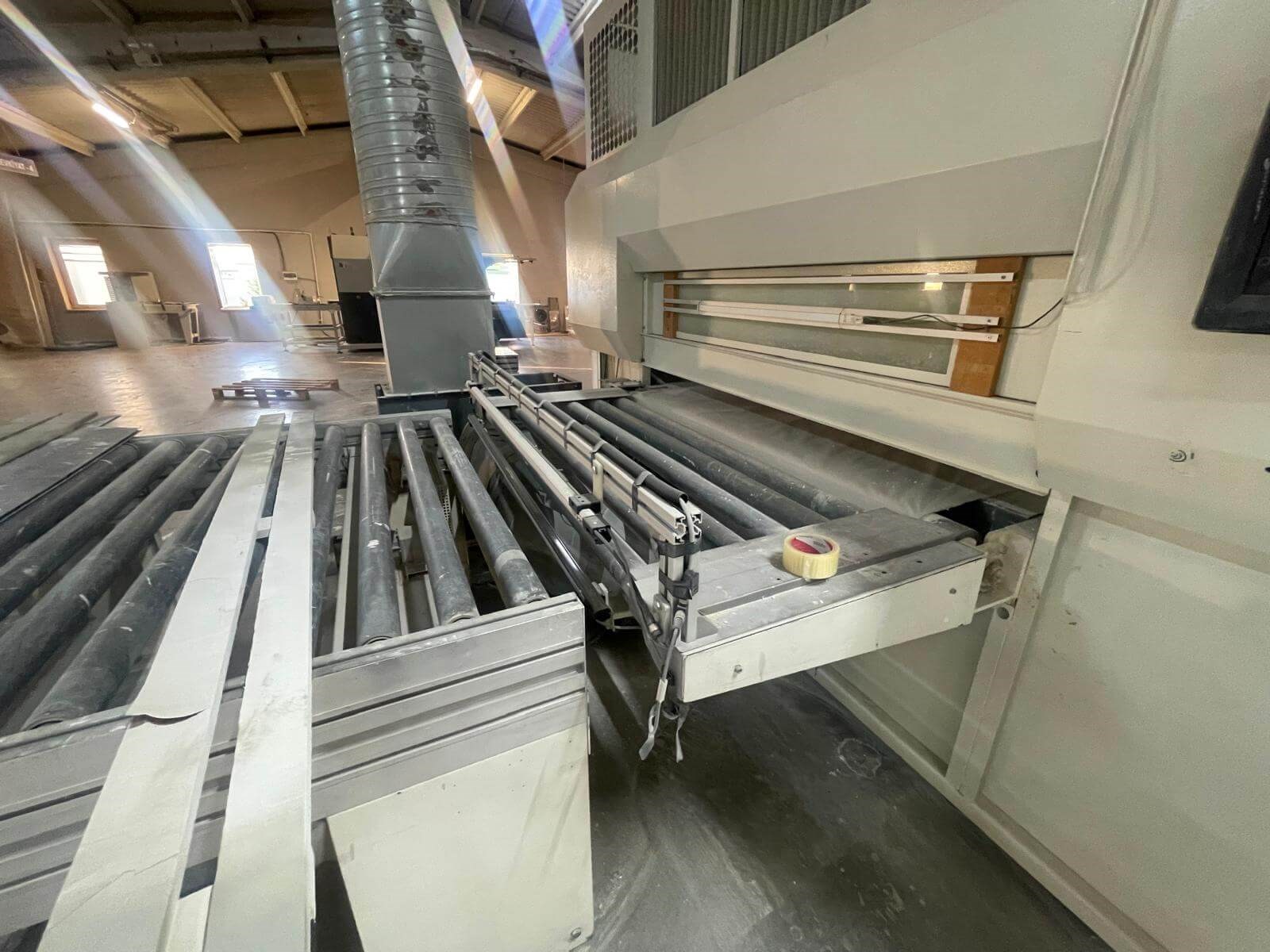

🔹 İlerleme Hızı: 2–6 m/dak – Ayarlanabilir taşıma hızı, kullanılan boya türüne, parça geometrisine ve gerekli boya miktarına göre prosesin optimize edilmesini sağlar. Daha düşük hız daha kontrollü uygulama sağlarken, yüksek hız üretim kapasitesini artırabilir.
🔹 Otomatik Parça Algılama Sistemi – Fotosel/parça algılama sistemi, ürünün boya kabinine girişini tespit ederek püskürtme işleminin yalnızca gerekli bölgelerde yapılmasına yardımcı olur. Böylece gereksiz boya tüketiminin ve overspray miktarının azaltılması hedeflenir.
🔹 Çift Salınımlı Püskürtme Kolları – İki adet reciprocator kolunun hassas kızaklar üzerinde hareket etmesi, boya tabancasının yüzey üzerinde kontrollü ve homojen bir dağılım gerçekleştirmesine yardımcı olur. Bu yapı, özellikle geniş panellerde yüzey kalitesinin standartlaştırılması açısından önemlidir.
🔹 4 + 4 Boya Tabancası Kapasitesi – Her bir püskürtme kolunda dört adede kadar tabanca kullanılabilmesi, uygulama genişliğinin ve boya miktarının üretim ihtiyacına göre ayarlanmasını sağlar.

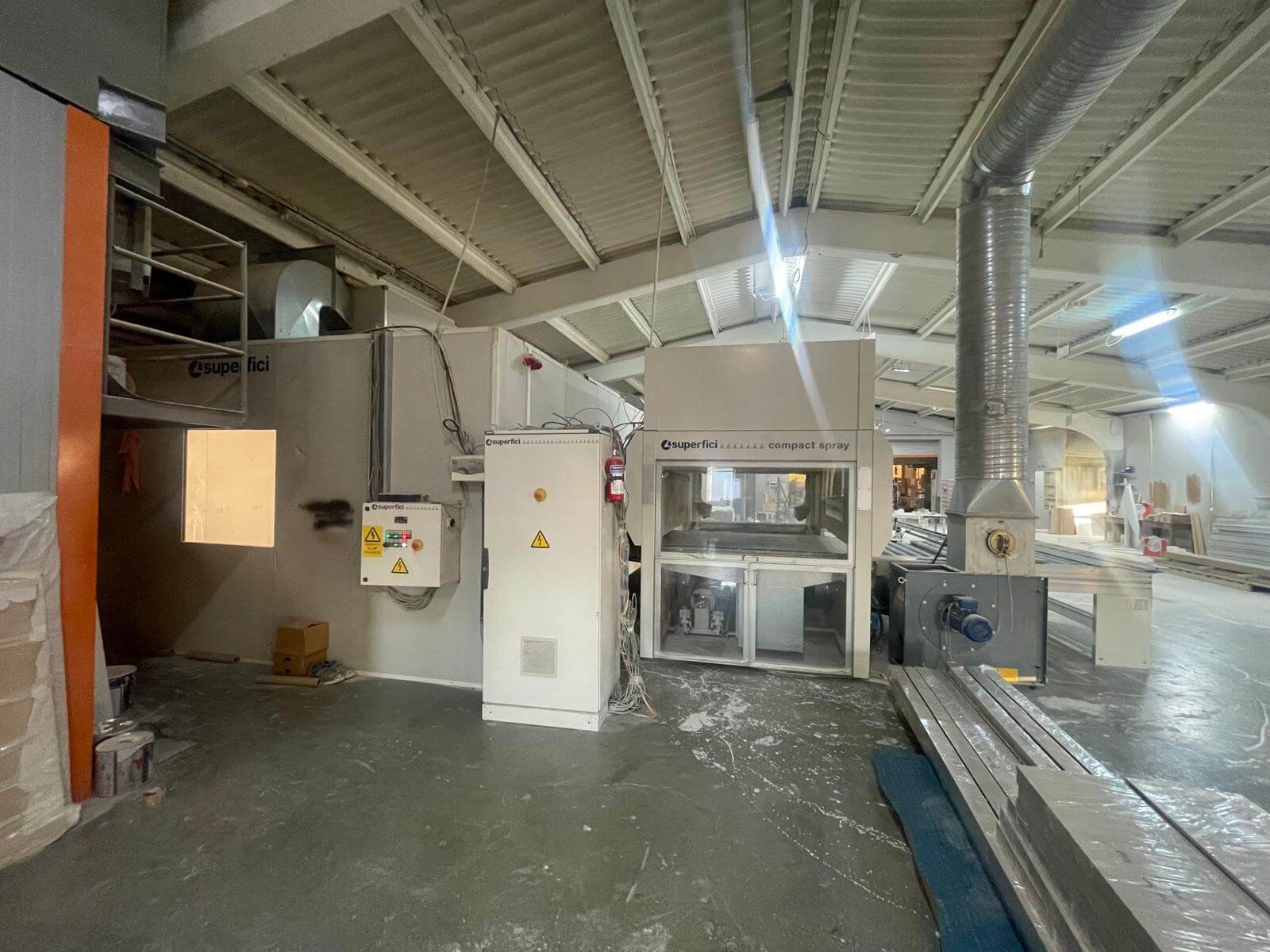

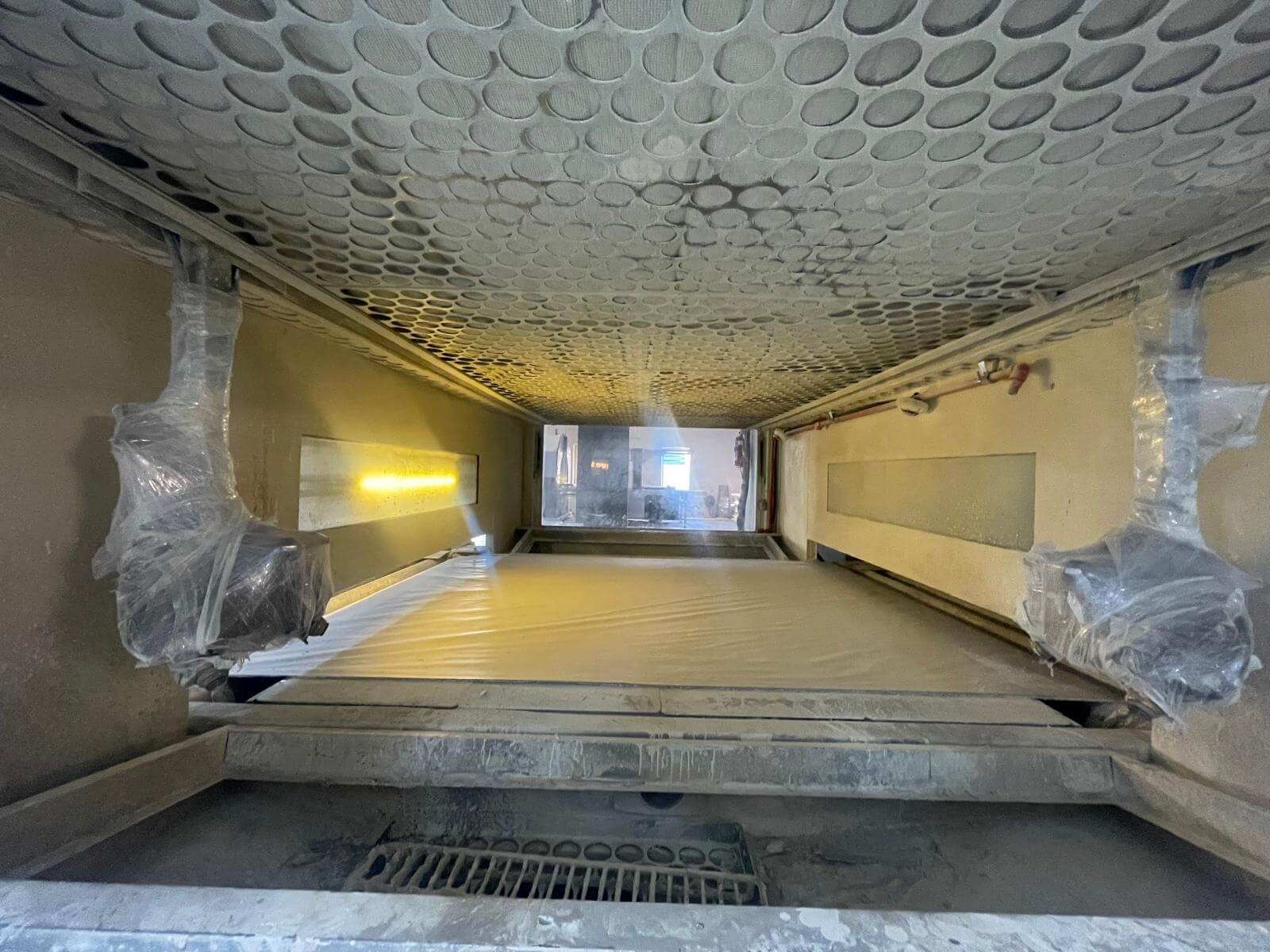

🔹 Basınçlı Boya Kabini ve Filtreleme Sistemi – Basınçlı kabin yapısı ve filtreli hava sistemi, püskürtme bölgesindeki hava akışının kontrol edilmesine yardımcı olarak boya uygulamasında daha temiz ve dengeli bir çalışma ortamı oluşturur.

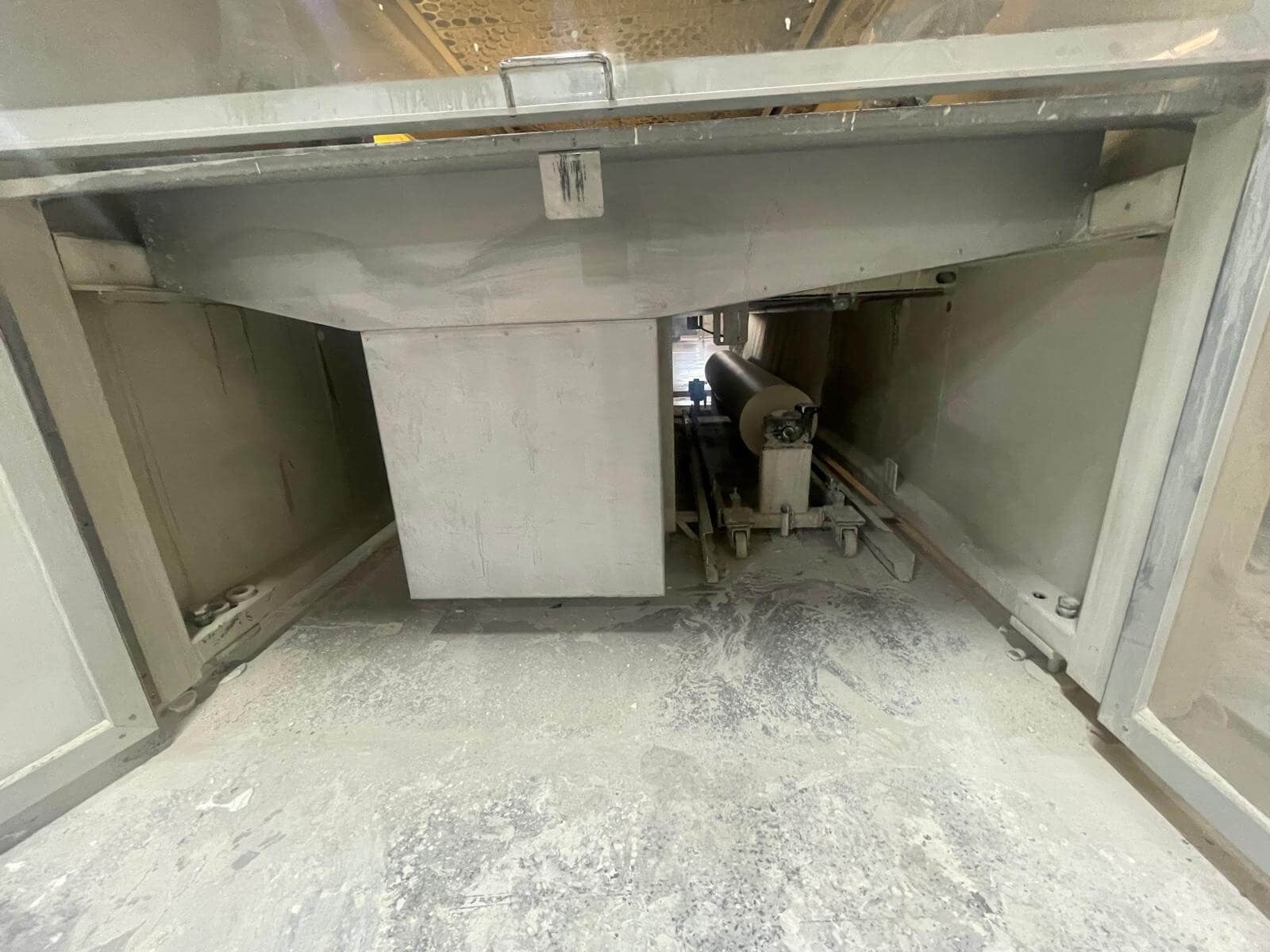

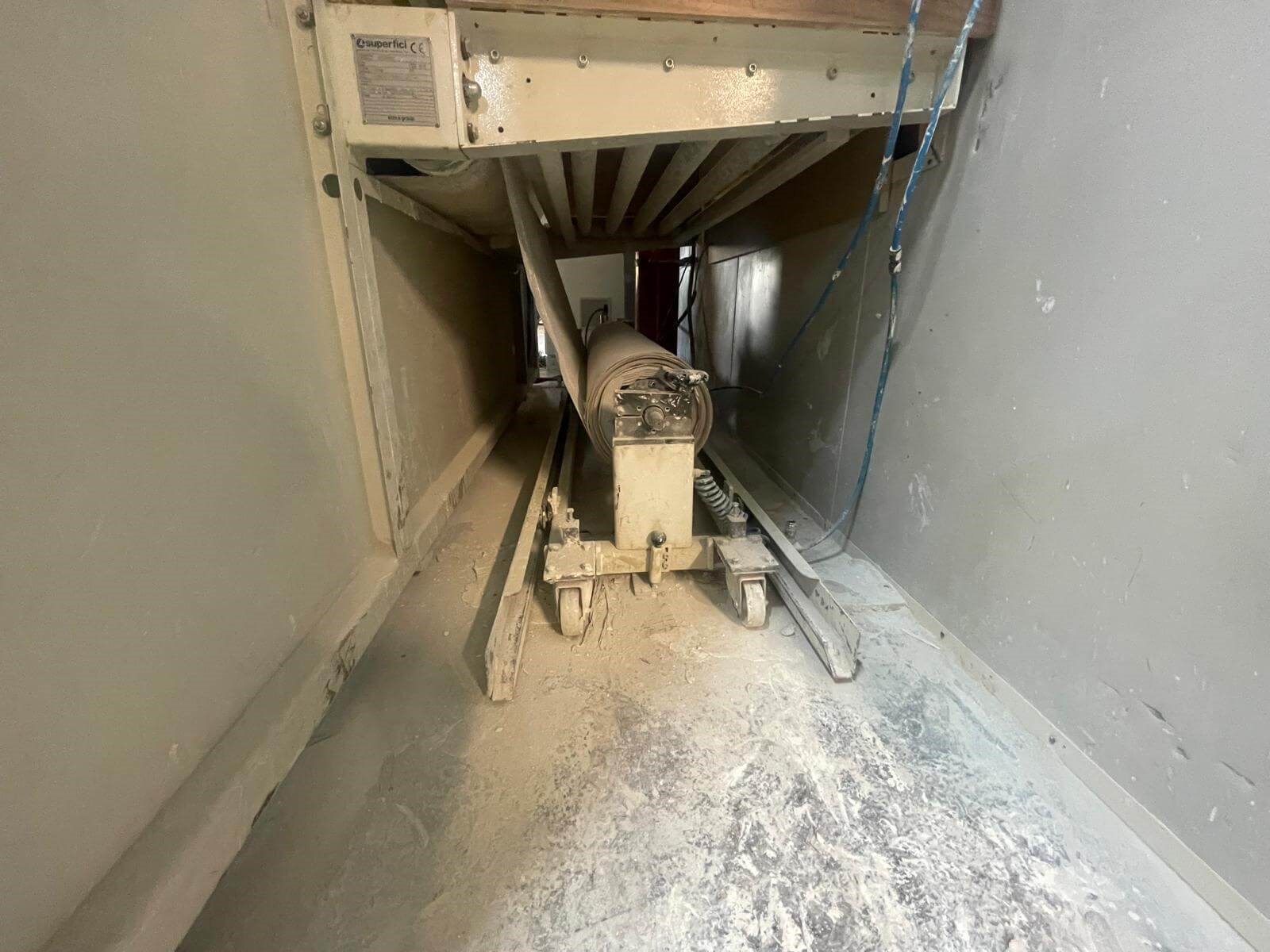

🔹 Boya Geri Kazanım Sistemi – Konveyör üzerinde oluşan fazla boya malzemesinin toplanmasına ve sistemden uzaklaştırılmasına yönelik geri kazanım yapısı, boya sarfiyatının kontrol altında tutulmasına ve temizlik sürelerinin azaltılmasına katkı sağlar.

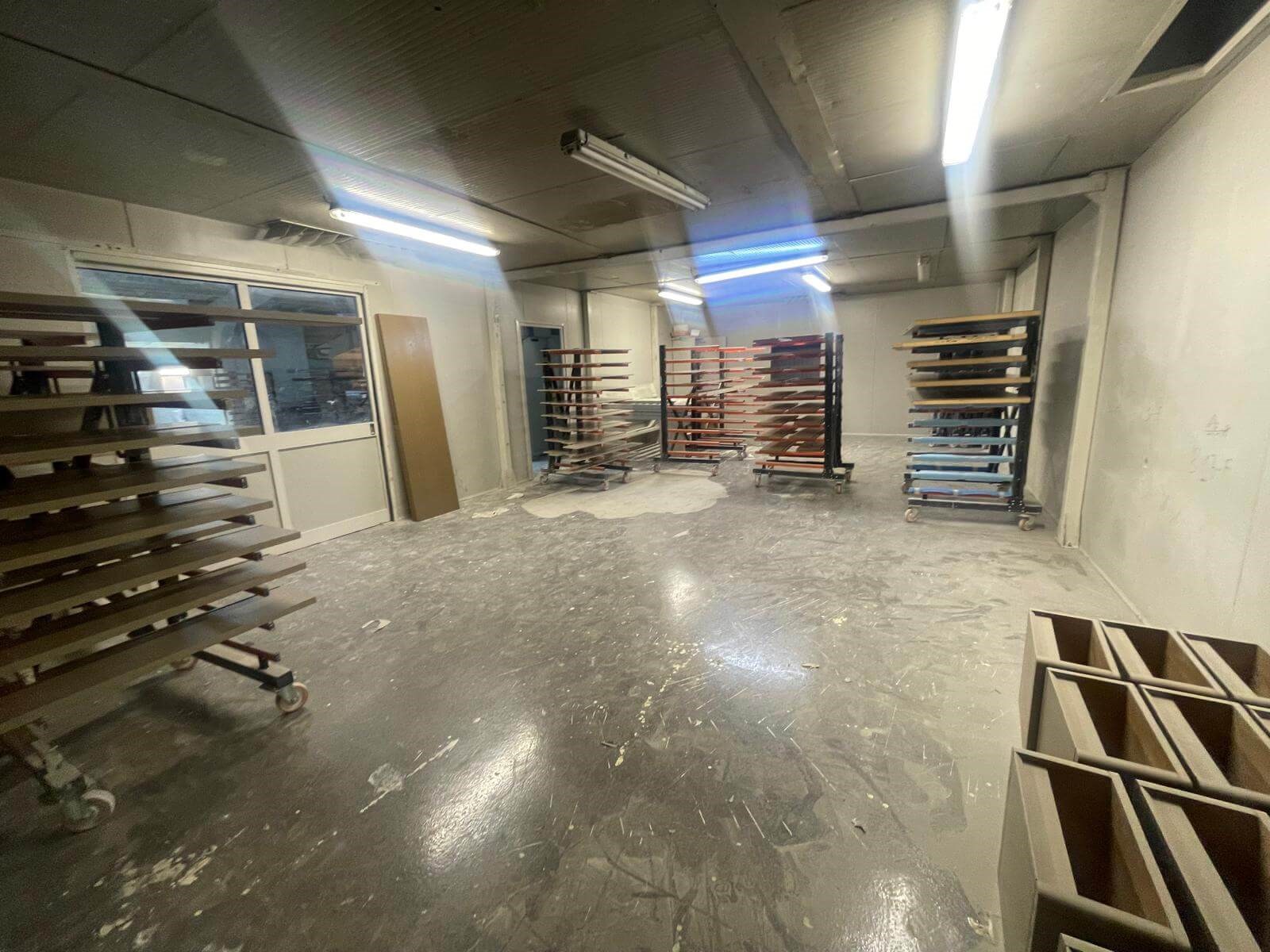

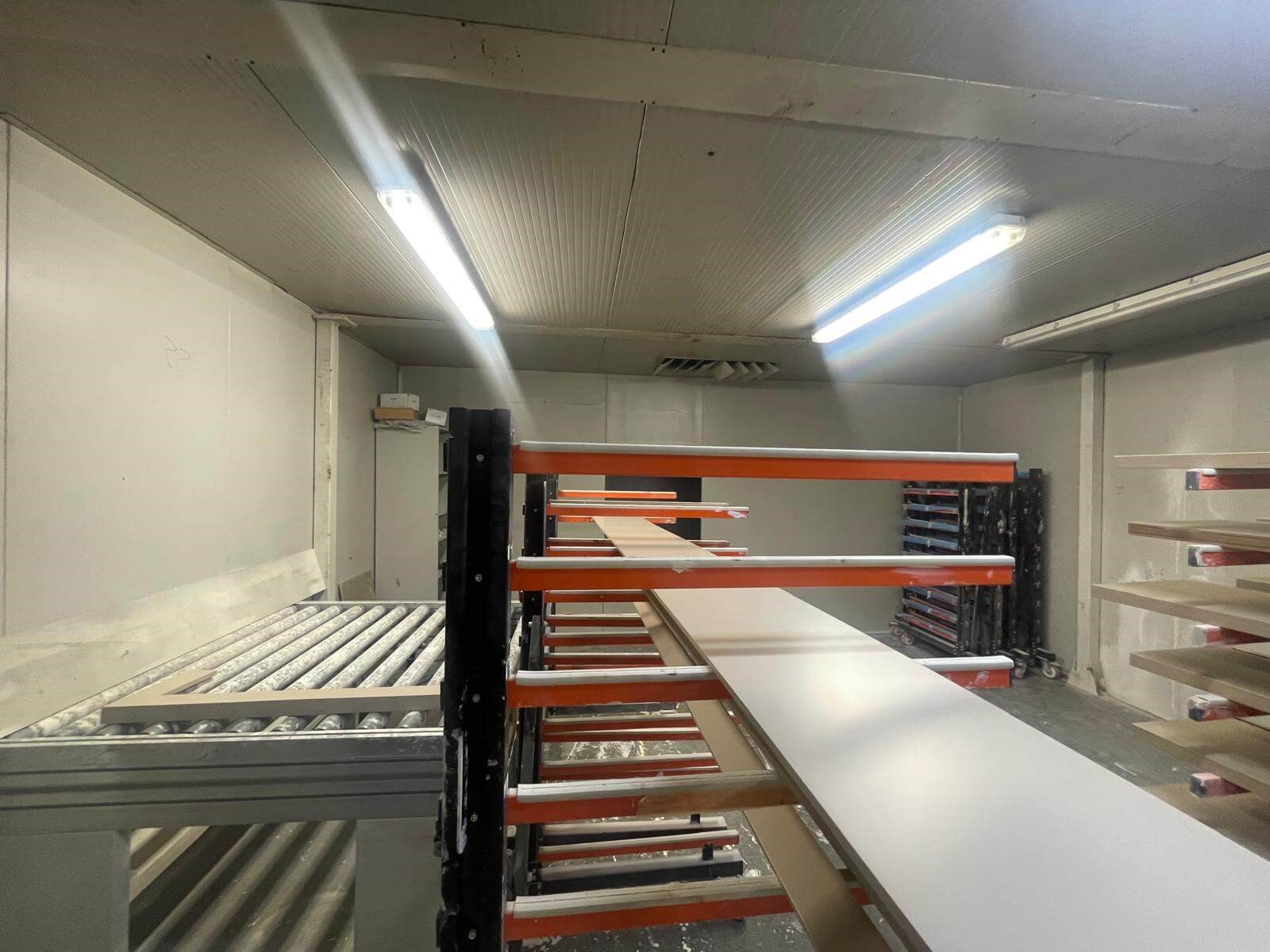

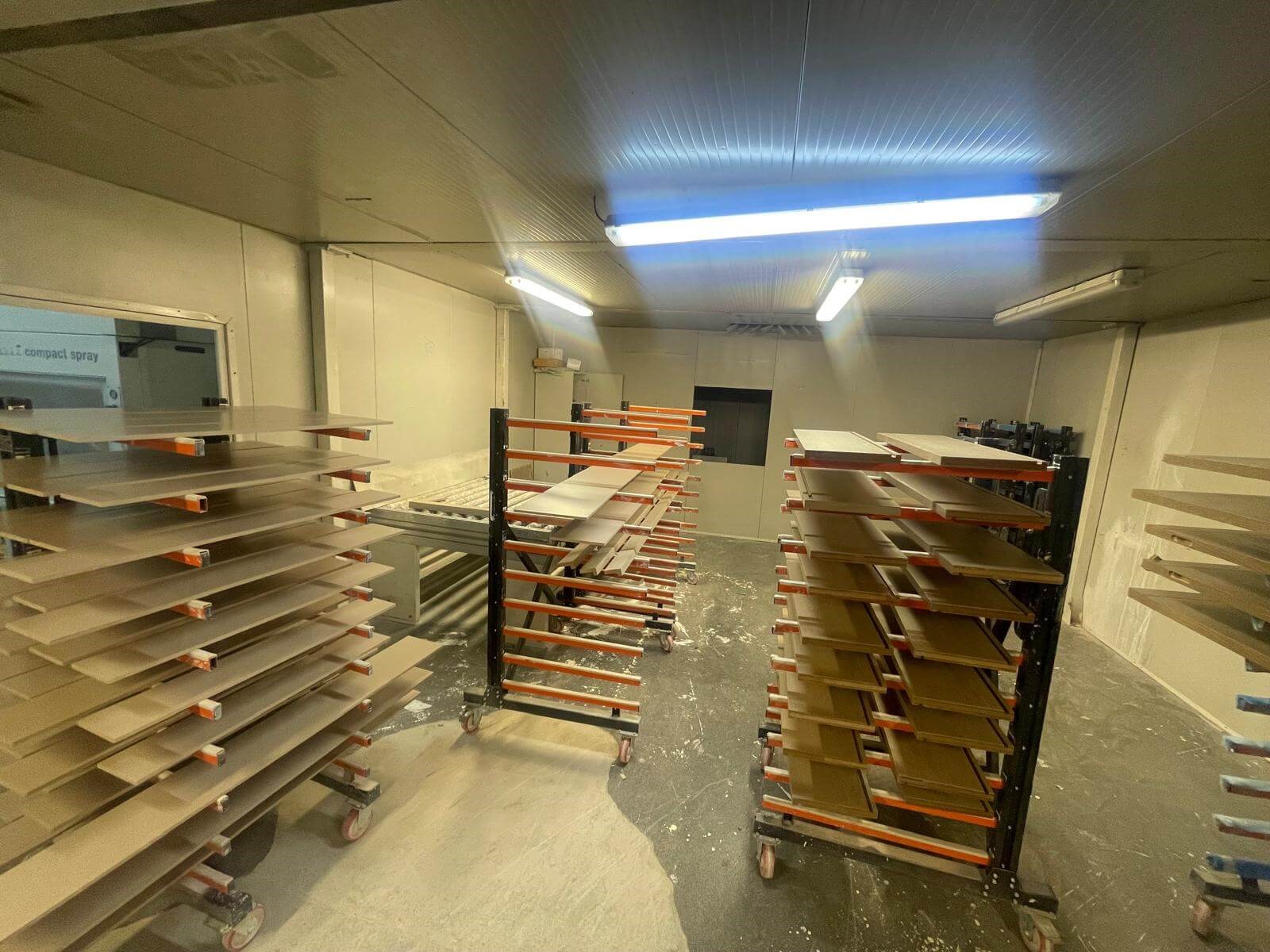

🔹 Kurutma Odası – Boyama sonrasında parçaların kontrollü şekilde kurutulması, uygulanan kaplamanın yüzeyde daha kararlı hale gelmesi ve sonraki üretim operasyonuna geçiş süresinin azaltılması açısından önemlidir. Superfici Compact sistemleri, hızlı sıcak hava kurutma sistemleriyle birlikte komple finisaj hattı olarak da yapılandırılabilmektedir.

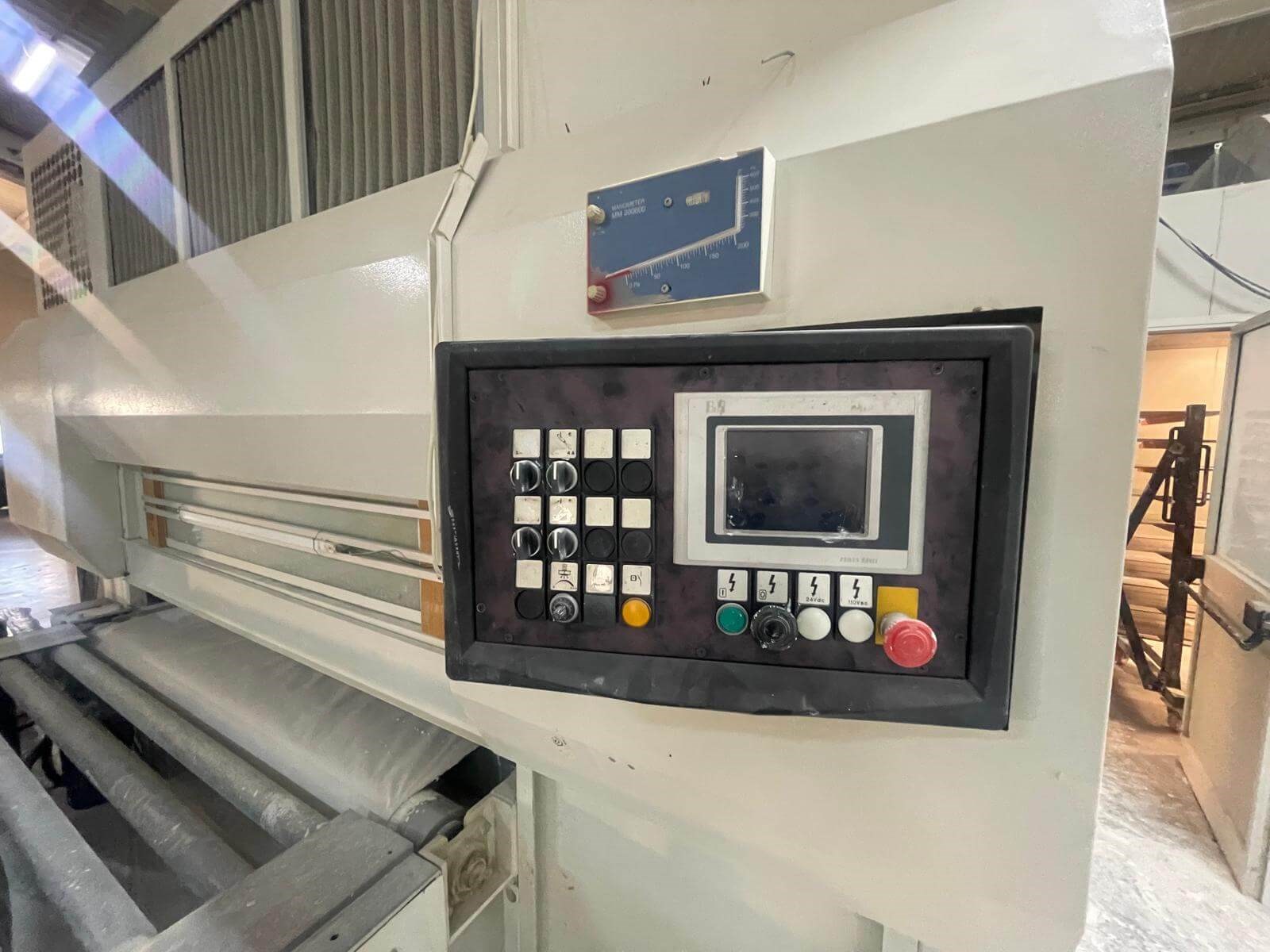

🔹 PLC Kontrollü Sistem – Otomatik kontrol yapısı, püskürtme parametrelerinin ve hat hareketlerinin tekrarlanabilir şekilde yönetilmesini sağlayarak operatör kaynaklı farklılıkların azaltılmasına yardımcı olur.
🔹 Çalışma Yüksekliği: yaklaşık 900 mm – Yaklaşık 900 mm'lik çalışma seviyesi, panel ve mobilya parçalarının ergonomik bir hat yüksekliğinde taşınmasını sağlayarak boya uygulamasının üretim hattına entegre edilmesini kolaylaştırır.
🏭 Kullanım Alanları
🔹 MDF ve MDF-Lam panel boyama
🔹 Mobilya parçalarının otomatik boyanması
🔹 Mutfak ve banyo mobilyası komponentleri
🔹 Kapı ve ahşap yüzeylerin boyanması
🔹 Panel mobilya üretimi
🔹 Vernik, boya ve farklı yüzey kaplama uygulamaları
🔹 Orta ve yüksek adetli seri üretim boya prosesleri
💡 Mühendislik Açısından Öne Çıkan Avantajları
🔹 1.300 mm çalışma genişliği, büyük panel yüzeylerinin tek geçişte boyanmasına imkân sağlayarak üretim hattında parça başına işlem süresini azaltır.
🔹 Otomatik parça algılama, boya tabancalarının yalnızca ürün mevcut olduğunda çalışmasına yardımcı olarak boya sarfiyatının kontrol edilmesini sağlar.
🔹 Çift salınımlı püskürtme sistemi, tabancaların yüzey üzerinde kontrollü hareket etmesini sağlayarak manuel boyamaya kıyasla daha standart bir yüzey dağılımı elde edilmesine katkıda bulunur.
🔹 Boya geri kazanım sistemi, overspray kaynaklı boya kayıplarının azaltılması ve konveyör temizliğinin kolaylaştırılması açısından üretim maliyetlerine olumlu katkı sağlar.
🔹 Kurutma odasının hatta entegre olması, boyama sonrasında parçaların ayrı bir kurutma prosesine taşınması ihtiyacını azaltarak finisaj hattının sürekliliğini destekler.
🔹 2–6 m/dak ayarlanabilir hat hızı, boya türü ve yüzey özelliklerine göre proses parametrelerinin optimize edilmesine olanak sağlar.
Teknik özellikler örnek amaçlı paylaşılmıştır. Detaylı bilgiler için üretici web sitesinden kontrol edebilirsiniz.
